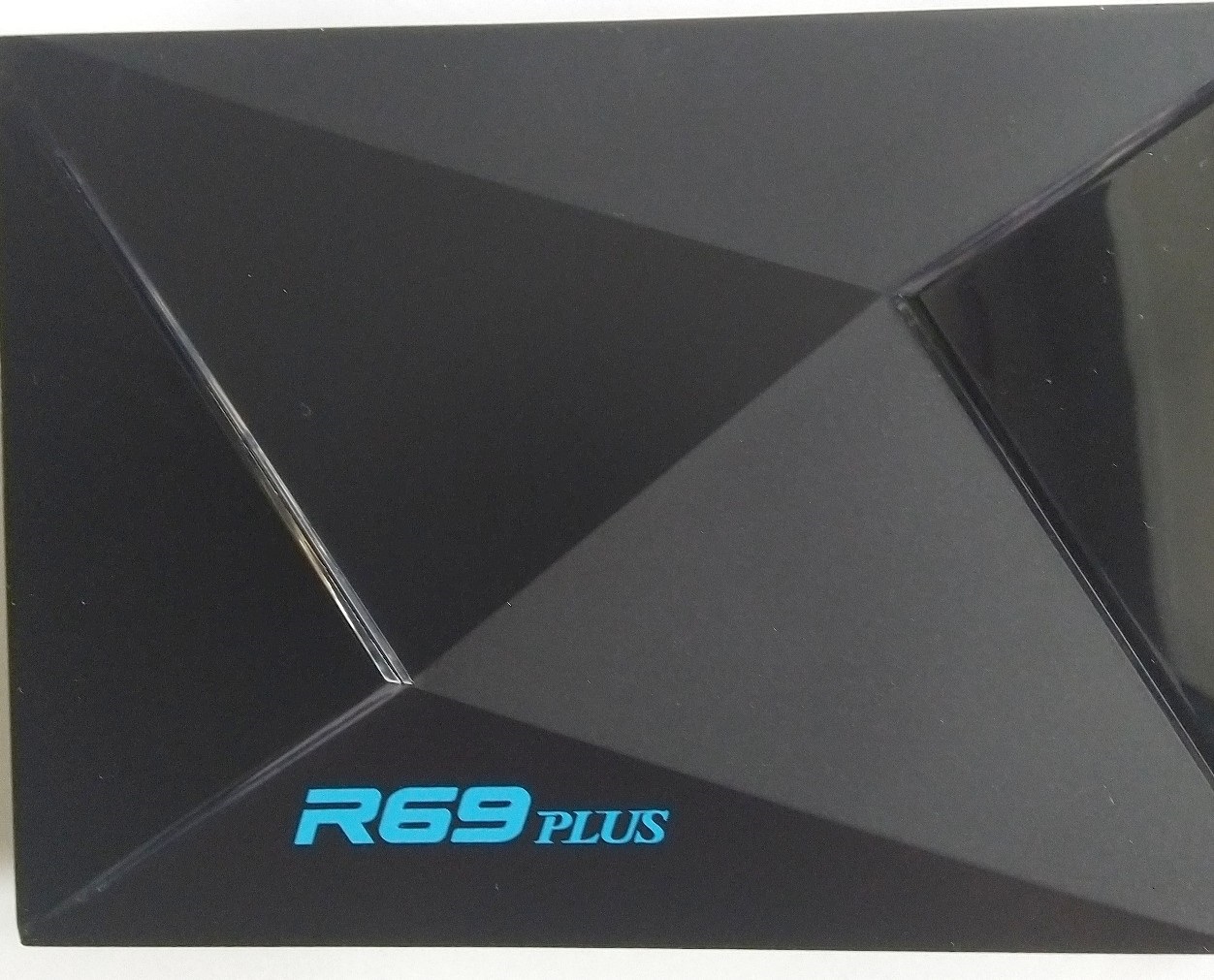

Конструкция корпуса приставки Корпус приставки прямоугольной формы (примерно 100 х 140 мм) выполнен из черного пластика и состоит из двух частей: верхней крышки и нижнего днища, которые прикреплены друг к другу четырьмя саморезами, закрытыми резиновыми ножнами, приклееными в углубления. Корпус приставки достаточно низкий и слегка скошенный по высоте: высота спереди 15 мм, высота сзади и по центру 25 мм Вид сверху

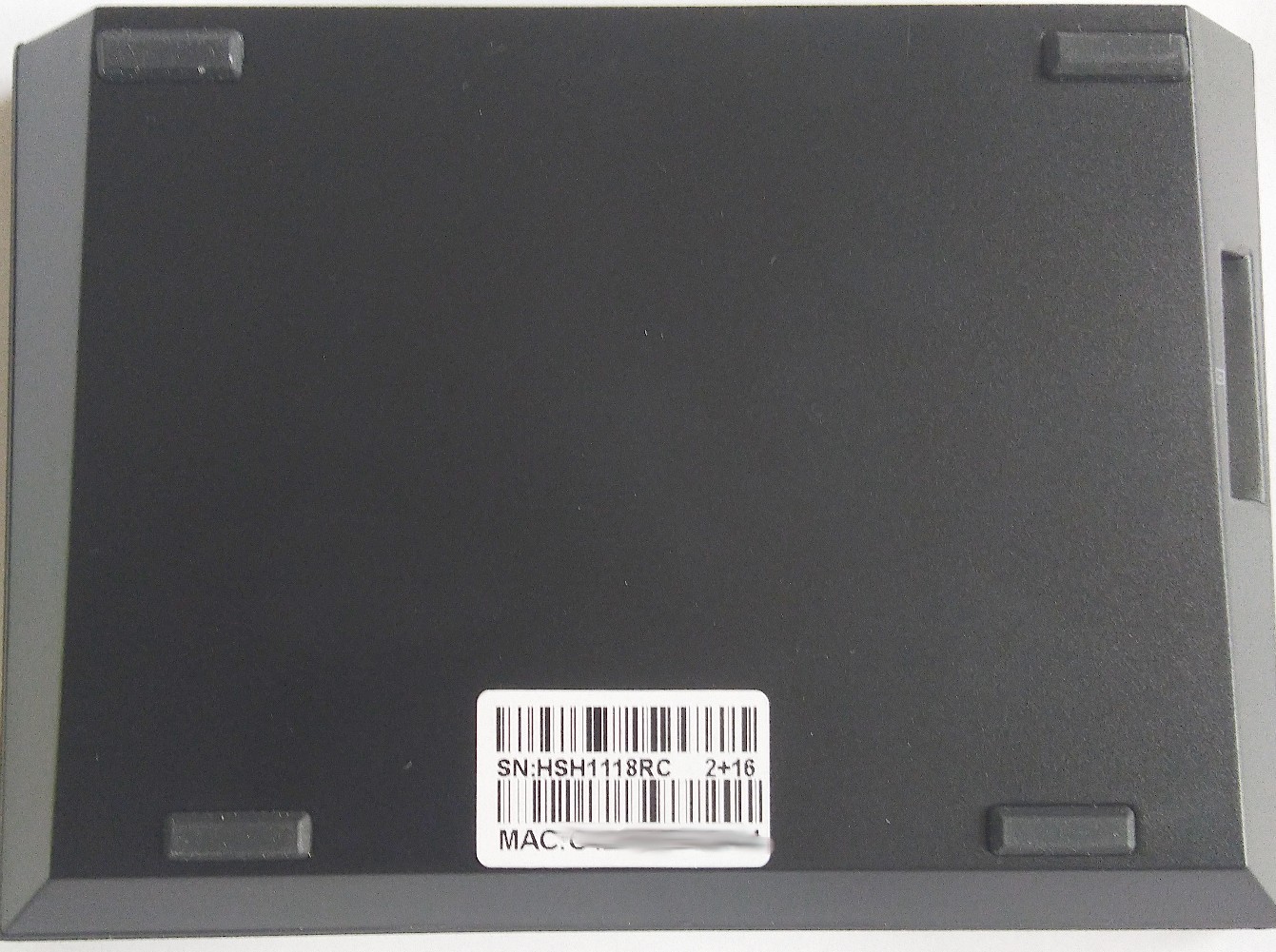

 Вид снизу
 Вид слева (слот SD-карты)

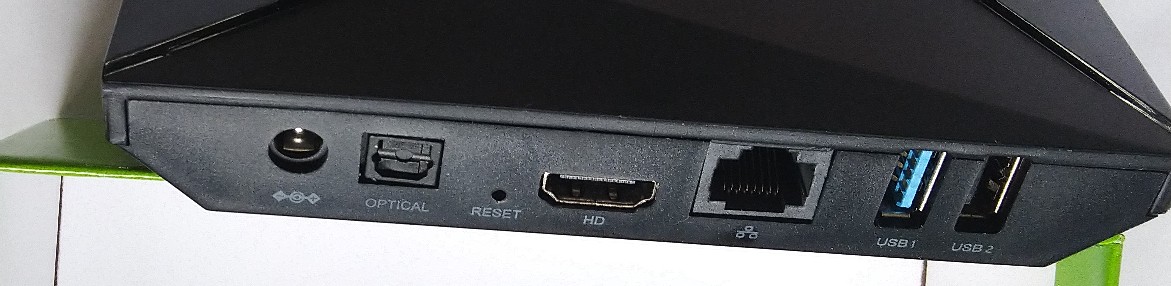

 Вид сзади (порты)

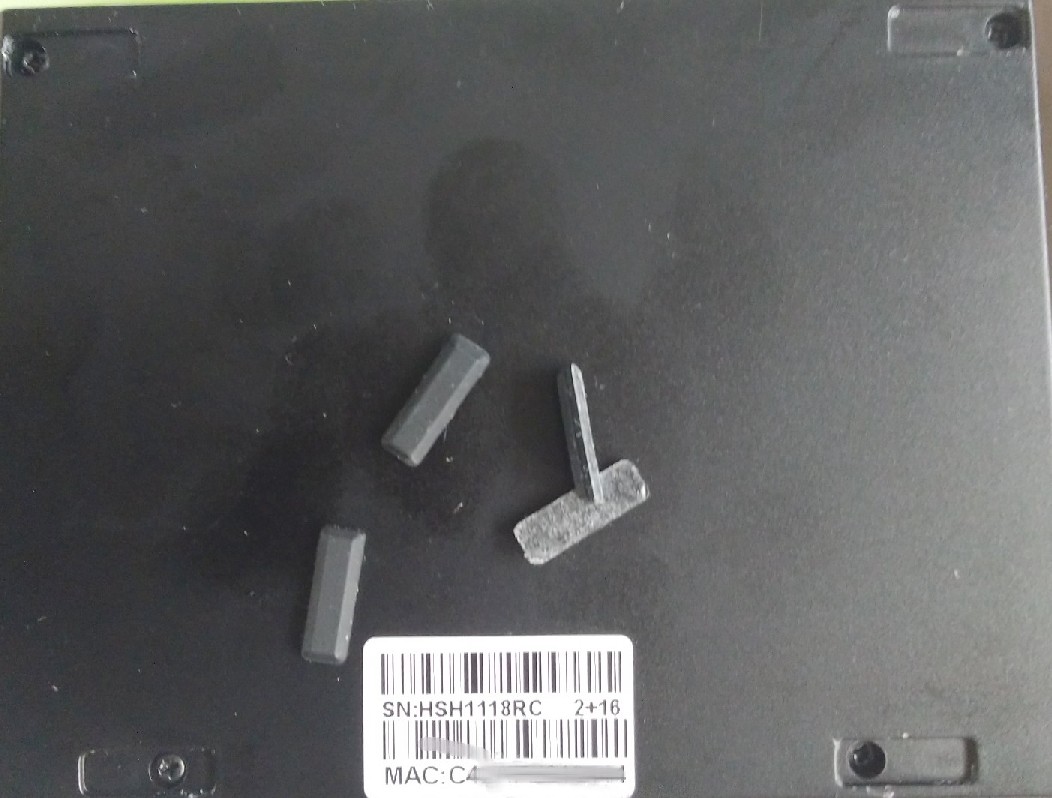

 Особенность конструкции (приятная): все порты расположены с одной стороны, поэтому приставка с подключенными кабелями не выглядит пауком с торчащими в разные стороны проводами (как на некоторых моделях приставок). Кроме того, в отличие от многих аналогичных моделей приставок, отсутствует индикатор (который некоторые пользователи называют "часами"), не имеющий большой практической пользы, но часто создающий проблемы. И это - также преимущество данной модели. Для разборки приставки с целью доступа к её внутренностям достаточно отклеить ножки и выкрутить саморезы. Вид со снятыми ножками

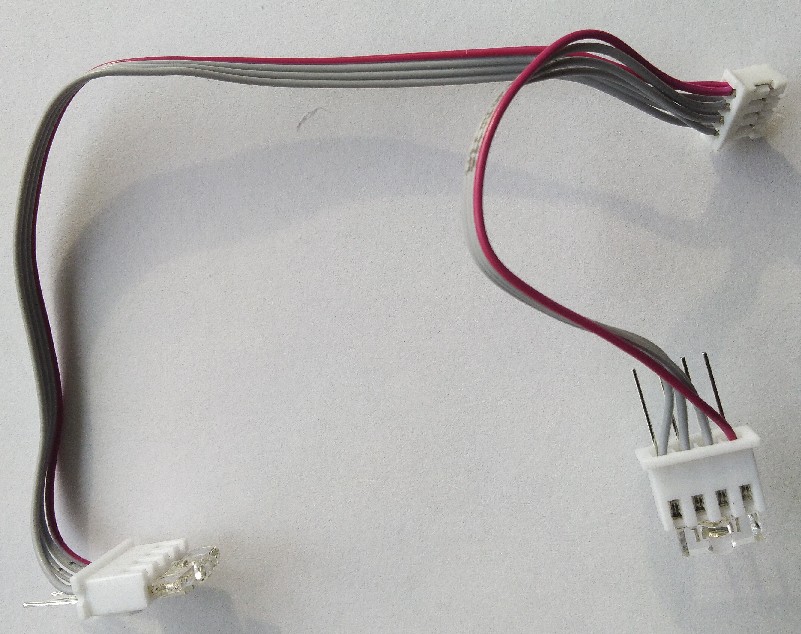

 После выкручивания винтов приставка легко раскрывается книжкой, разделяясь на две части (верхнюю и нижнюю), соединенные проводами. Поэтому при разборке не нужно делать резких движений вверх.  Для удобства доступа к плате можно отсоединить кабель, который соединяет плату со светодиодной подсветкой ("цветомузыкой"). Или отсоединить этот кабель только от платы. Полностью снятый кабель со светодиодами выглядит так:  Конструкция светодиодной подсветки

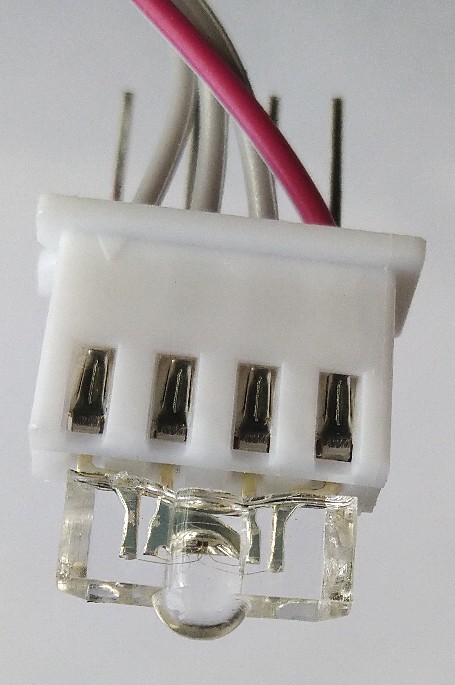

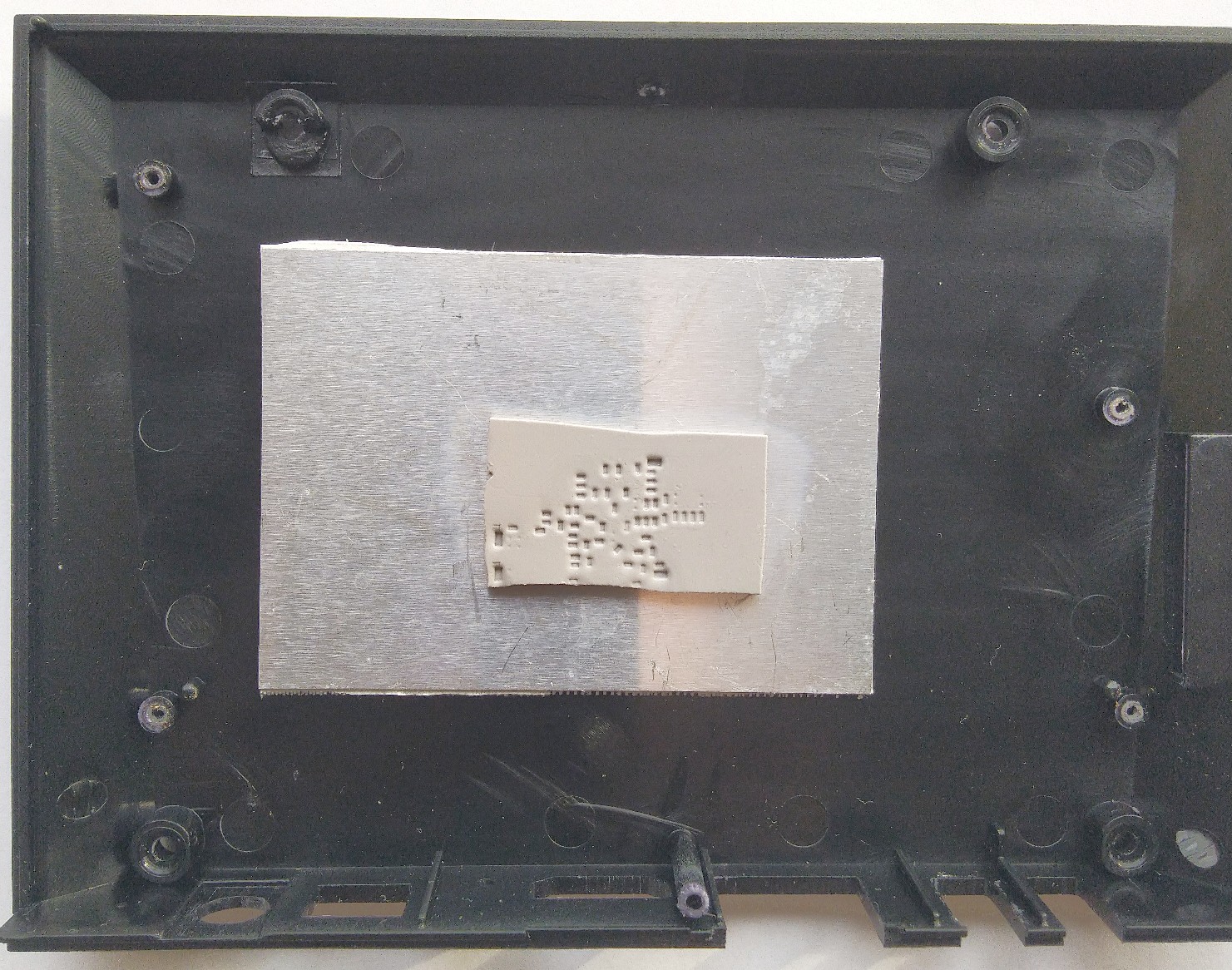

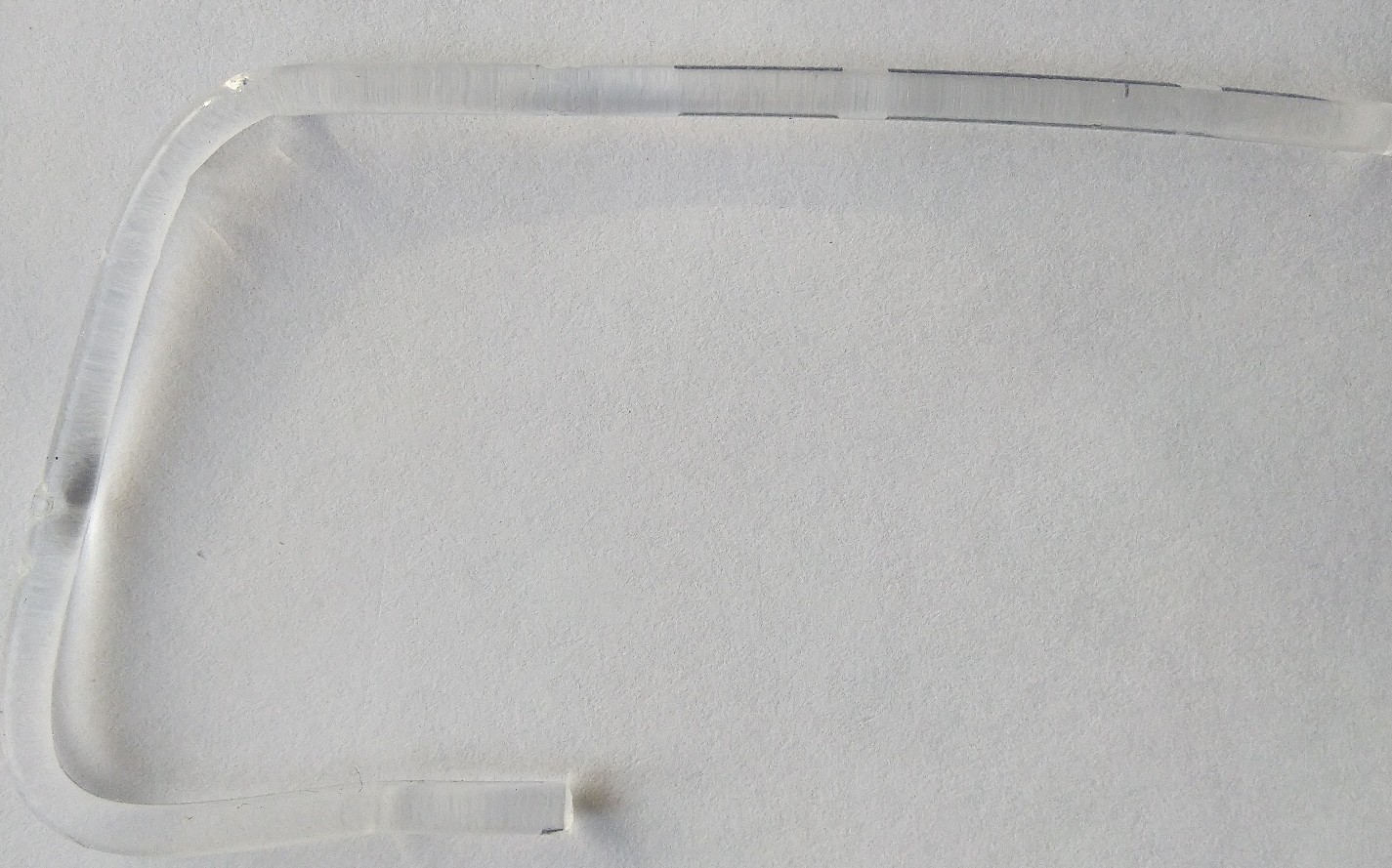

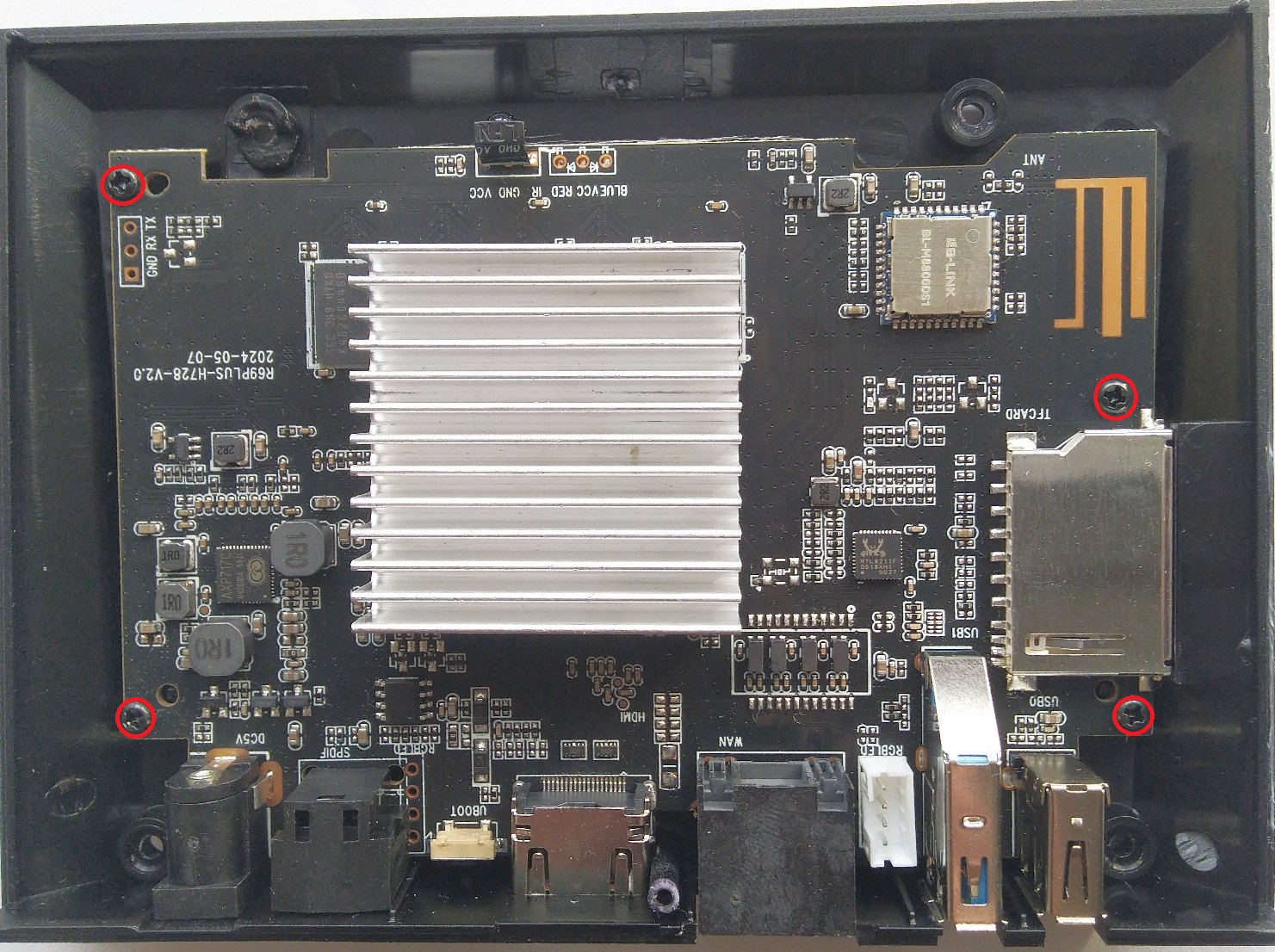

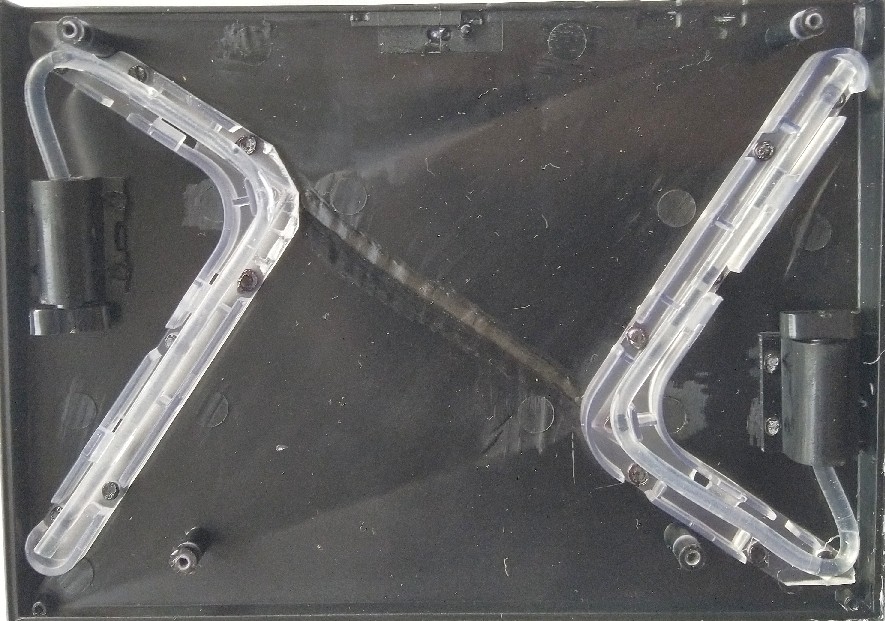

В крышке корпуса имеются две Г-образных щели, в которые вставлены держатели световодов из прозрачного пластика. Эти держатели не приклеены, а держатся на оплавленных штырьках, поэтому их конструкция неразборная.  Извлеченный из держателя световод (всего их два), выглядит так:  Два трехцветных светодиода вмонтированы в четырехконтактные разъемы, которые просто вставлены в отверстия держателей световодов.  Примечание. На самом деле, большого смысла и практической пользы от этой "цветомузыки" нет, поэтому в случае использования приставки в личных целях эти кабели можно отключить совсем, и удалить световоды (даже с их держателями). Именно так я и поступил со своей приставкой... :-) К нижней части корпуса (днищу) крепится плата саморезами в четырех точках:  После выкручивания эих винтов и извлечения платы открывается достаточно необычный вид на внутреннюю сторону нижней части корпуса приставки (и это - не QR-код). Его объяснение - в следующем пункте данного описания.  Теплоотвод и проблема охлаждения Хорошо известно, что любимое занятие многих пользователей ТВ-боксов - модернизация и улучшение существующего охлаждения. Поэтому расскажу, как оно сделано на этой приставке её производителем. Самым греющимся элементом на плате является микросхема SoC Allwinner H728 (известный в народе как "процессор"), причем о нагреве обычно судят по температуре его кристалла, которую сообщают встроенные температурные датчики, а соответствующий софт показывает её человеку. При этом почему-то никто никогда не измеряет температуру воздуха и внешних поверхностей элементов на плате внутри корпуса. Хотя, на самом деле, нагрев платы или каких-то микросхем может оказаться более критичным. Как сделано на этой приставке. Однако керамический корпус процессора греется не только сверху, но и снизу, разогревая плату, к которой он припаян. Поэтому в этой приставке применено охлаждение также и нижней части процессора. Замечу, что мне пока не приходилось встречать приставки на Allwinner с подобным решение (это не означает, что их нет). Именно этим объясняется причудливый рисунок ("QR-код") на предыдущей картинке. Плата при установке в копус прижимается элементами, расположенными на её нижней поверхности (под процессором), через термопрокладку к металличской пластинке, которая приклеена к днищу корпуса. Эта пластинка имеет достаточно большую площадь поверхности, позволяющую рассеивать тепло, отводя его от греющегося участка платы в месте установки процессора. Нужно ли делать какую-то свою доработку охлаждения ? Если приставка эксплуатируется в нормальных комнатных условиях (температура около 22 градусов), то ничего делать не придется. Однако, если условия окружающей среды более суровые: жаркое лето, жаркий климат и пр., то может понадобиться (для успокоения души и рук) минимальная доработка корпуса. Достаточно просверлить (или проткнуть паяльником) несколько отверстий в днище корпуса, а также на правой боковой стенке, где нет никаких портов. А также увеличить высоту ножек (или разместить приставку на решетке) для более эффективной естественной вентиляции корпуса. ВНИМАНИЕ ! Ни в коем случае нельзя делать отверстия в верхней крышке корпуса, это будет грубой ошибкой. Причина понятна, очевидна и естественна: природу не обманешь... |
 |
