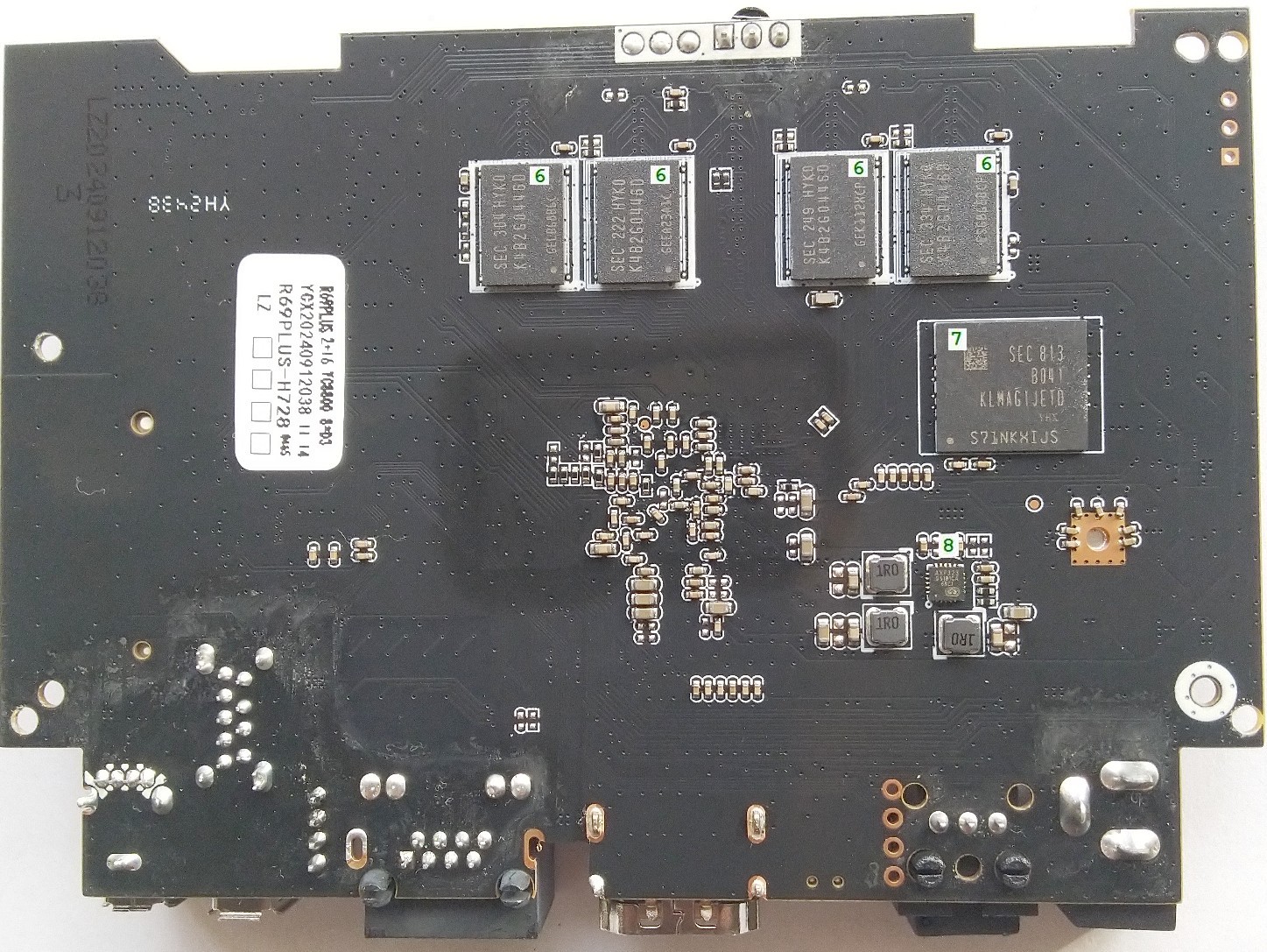

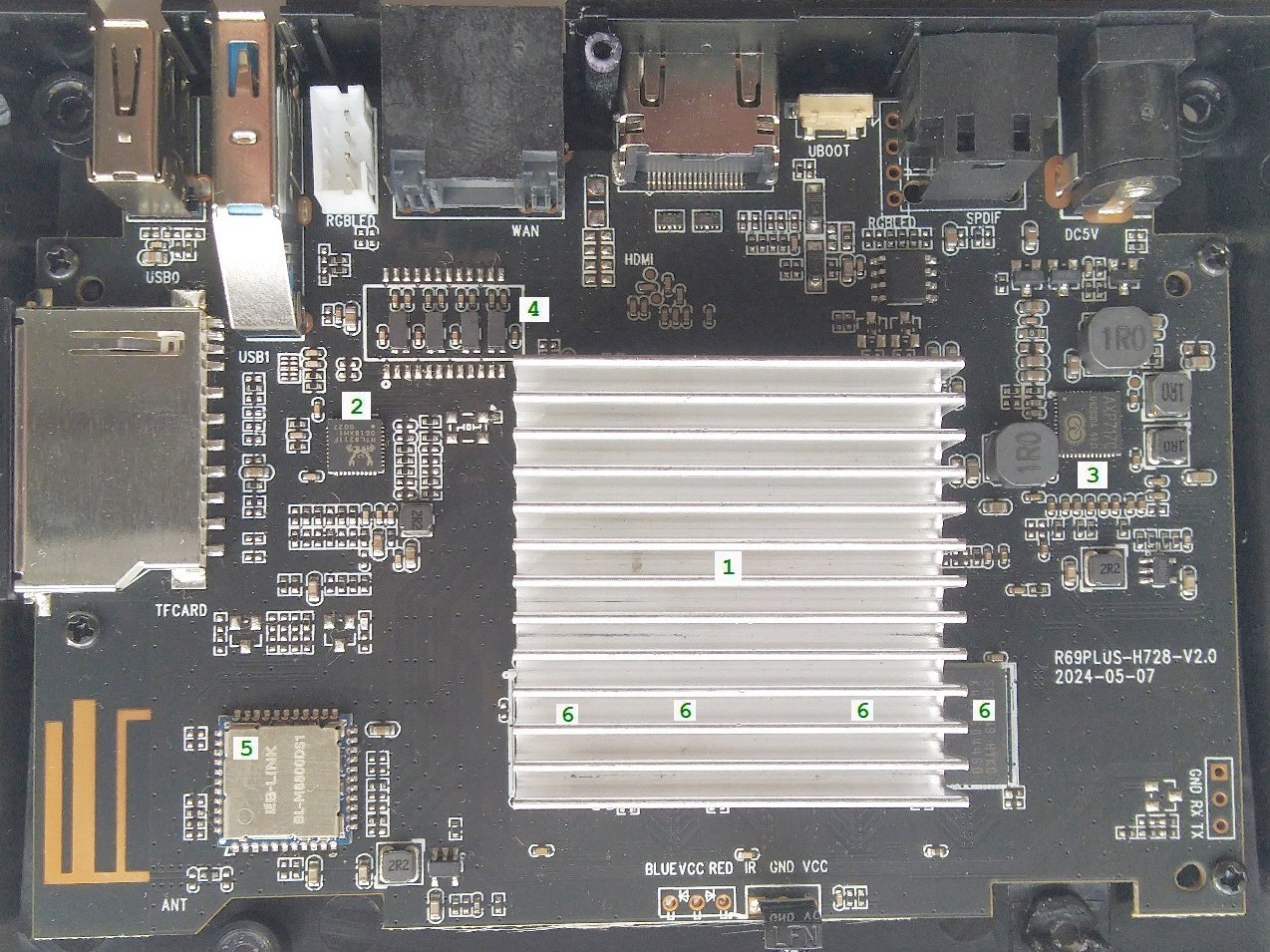

1. Основные электронные компоненты На показанных ниже фото платы установленные на ней микросхемы пронумерованы:   1. Микросхема SoC Allwinner H728 (под радиатором)
Главное отличие этих двух SoC - область применения: Сравнение параметров показано здесь: Таблица сравнения H728 и A523 Руководство пользователя (PDF) для SoC A523: Руководство пользователя Allwinner A523 2. Интерфейс Ethernet (1000M Ethernet PHY)

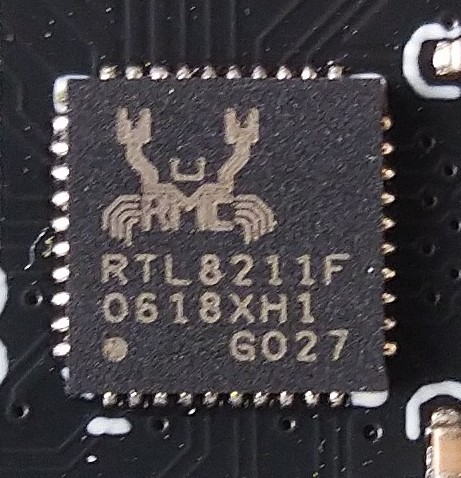

На плате установлена микросхема RTL8211F производства [], который обеспечивает поддержку интерфейса RGMII, 1000M Ethernet PHY, Pin-to-Pin Ссылка на спецификацию: RTL8211F Datasheet  3. Контроллер питания (PMU или PMIC)
На плате установлена микросхема с обозначением AXP717 - это PMU (PMIC) производства компании X-Powers. Ссылка на спецификацию: PMU AXP717 Datasheet Вероятно, в дереве устройств этот PMU обозначен как axp2202.  4. Трансформатор Ethernet
На плате на месте для установки микросхемы установлены четыре отдельных трансформатора в SMD-корпусе для подключения к RJ45  5. Приемо-передатчик WiFi + Bluethose
На плате установлена микросхема с обозначением LB-Link BL-M8800DS1 - это гибридная микросхема производства компании LB-Link (Shenzhen Bilian Electronics Co.,Ltd.) Ссылка на спецификацию: BL-M8800DS1 Datasheet Сайт производителя: Информация на сайте производителя  6. Микросхема RAM (ОЗУ) - 8 шт.

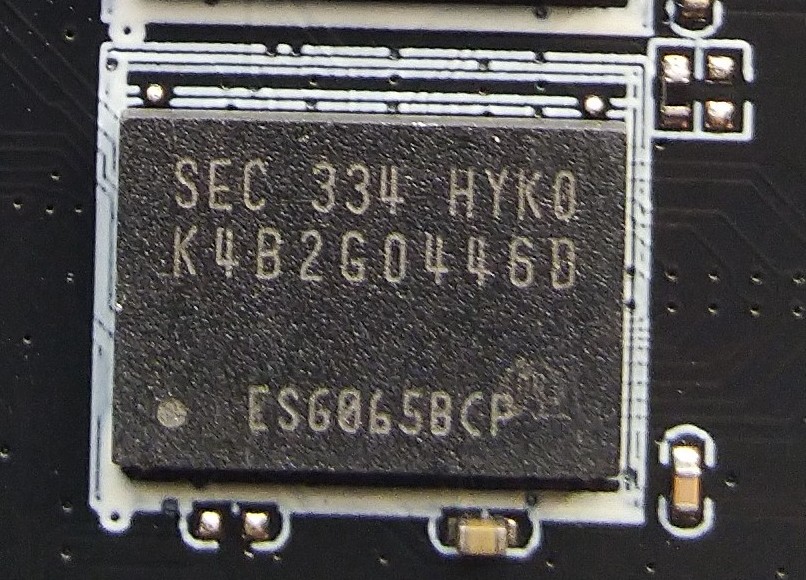

Из них 4 шт. установлены на верхней стороне платы (под радиатором), а ещё 4шт. - на нижней стороне платы. На платах версии RAM 2 Gb установлено 8 корпусов микросхем с маркировкой K4B2G0446D, это DRAM-память Samsung DDR3 (на верхней стороне платы часть корпусов скрыта радиатором). В обозначении микросхемы:
Таким образом, один корпус микросхемы содержит 2G бит, организованных в виде 4-х разрядных слов, поэтому 8 корпусов образуют память из 32-х разрядных слов общим объемом 2G байт (или 256 M слов). Ссылка на спецификацию: DDR3 Samsung Datasheet  7. Микросхема ROM (ПЗУ)- энергонезависимая память eMMC

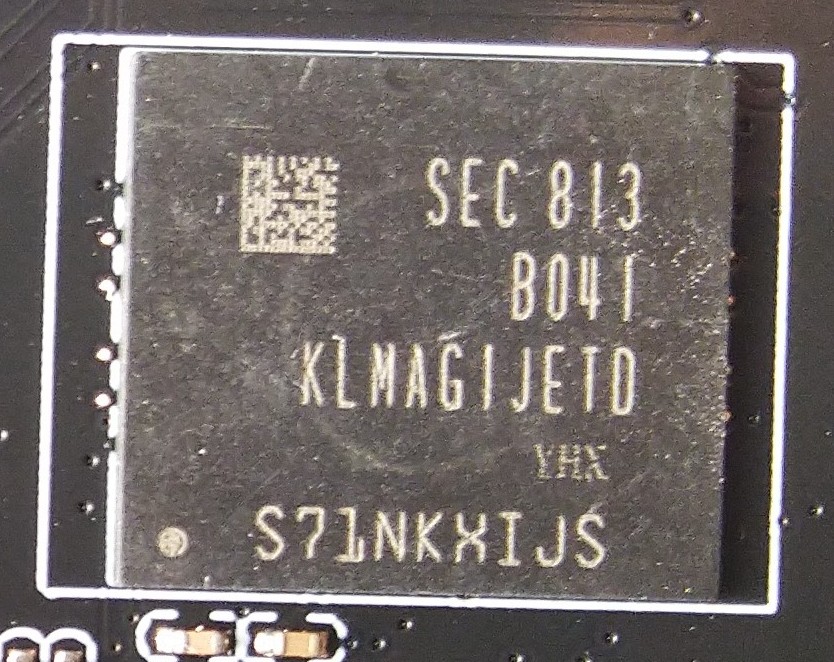

На платах версии ROM 16 Gb установлена одна микросхема с маркировкой SEC 813 B041 KLMAG1JETD, это eMMC-память производства компании Samsung емкостью 16 Gb. Ссылка на спецификацию: Samsung EMMC Datasheet Сайт производителя: Информация на сайте производителя  8. Контроллер питания (PMU или PMIC)

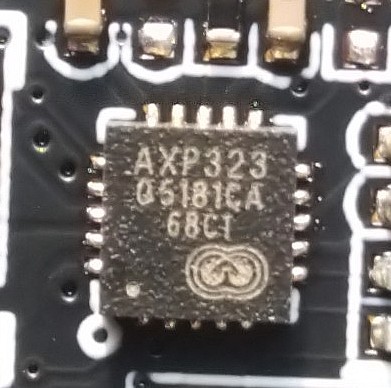

На плате установлена микросхема с обозначением AXP323 - это PMU (PMIC) производства компании X-Powers. Ссылка на описание: Контроллер питания AXP323 Заметим, что в дереве устройств PMU обозначен как AXP1530.  |
 |
