PMU AXP323 : Обзор

1. Обзор

AXP323 — это высокоинтегрированная ИС управления питанием, предназначенная для приложений, которым требуются многоканальные выходы преобразования мощности.

AXP323 можно использовать вместе с другими PMU для обеспечения решений по управлению аккумулятором для различных портативных устройств. Его также можно использовать в маломощных решениях без аккумулятора, полностью отвечая требованиям систем процессоров приложений для относительно сложного и точного управления питанием.

AXP323 поддерживает 6 выходов питани (3 канала DCDC и 3 канала LDO). Выходы DCDC1 и DCDC2 поддерживают двухфазные режимы для работы с сильными токами. Для обеспечения безопасности и стабильности энергосистемы в AXP323 интегрированы цепи защиты:

защита от перенапряжения (OVP, over-voltage protection)

защита от пониженного напряжения (UVP, under-voltage protection )

защита от перегрузки по току (OCP, оver current protection)

защита от перегрева (OTP, over temperature protection)

AXP323 имеет функции управления питанием, такие как включение/выключение питания, спящий режим и пробуждение, что отражает управленческую ценность интеграции чипа.

AXP323 поддерживает TWSI для системы для динамической регулировки выходного напряжения, включения выходов питания и настройки источников прерывания.

Технические характеристики

3 канала DCDC (понижающие преобразователи)

1. DCDC1:

0.5 В - 1.2 В с шагом 10 мВ
1.22 В - 1.54 В с шагом 20 мВ,
1.6 В - 3.4 В с шагом 0.1 В
Макс. ток 3 А
Вх. напряжение 5 В

2. DCDC2:

0.5 В - 1.2 В с шагом 10 мВ
1.22 В - 1.54 В с шагом 20 мВ,
Макс. ток 3 А
Вх. напряжение 5 В

3. DCDC3:

0.5 В - 1.2 В с шагом 10 мВ
1.22 В - 1.84 В с шагом 20 мВ,
Макс. ток 3 А
Вх. напряжение 5 В

Эффективность (КПД): 82% 5 В - 0.9 В 1 А

DCDC 1, 2 3: COT Buck Converter

DCDC 1, 2 поддержка двойной фазы, макс. ток 5A

3 канала LDO (линейные стабилизаторы)

RTCLDO: 1.8/2.5/2.8/3.3V, IMAX=30mA
ALDO1: 0.5~3.5V, 0.1V/step, IMAX=300mA, Ipeak>600mA
DLDO1: 0.5~3.5V, 0.1V/step, IMAX=500mA, Ipeak>900mA

Поддержка TWSI (двухпроводной последовательный интерфейс), адрес подчиненного устройства 0x36 или 0x37 (7 бит) c настройкjq

Внутренний датчик температуры и защита от перегрева

Защита от перенапряжения DCDC/LDO

Настройка последовательности запуска DCDC/LDO и напряжения по умолчанию

Область применения:

OTT TVbox OverTheTop - приставки для приема и отображения видео по сети Интернет общего пользования

IPC - промышленные компьютеры

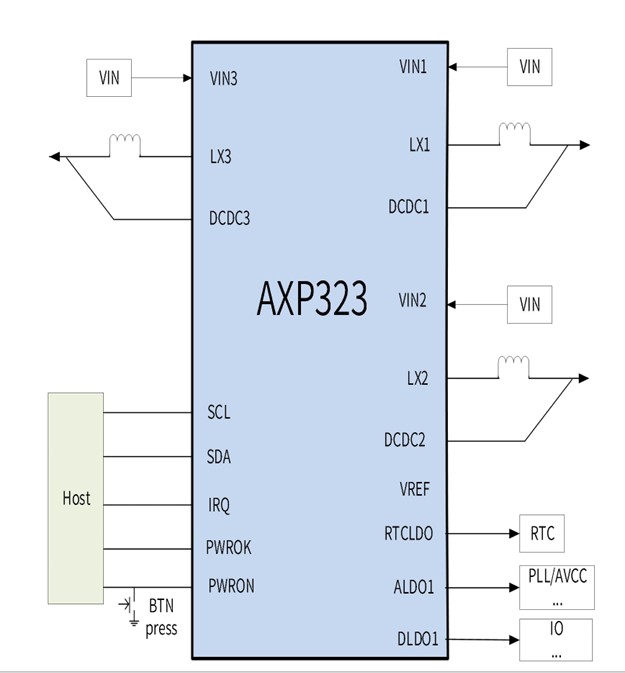

Упрощенная схема подключения

Функциональная блок-схема

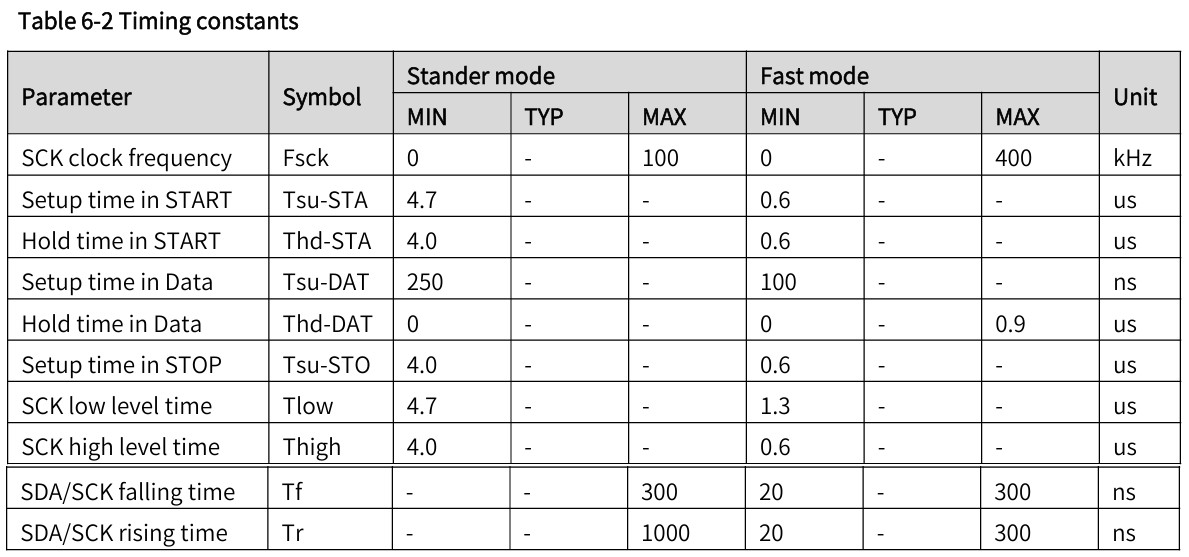

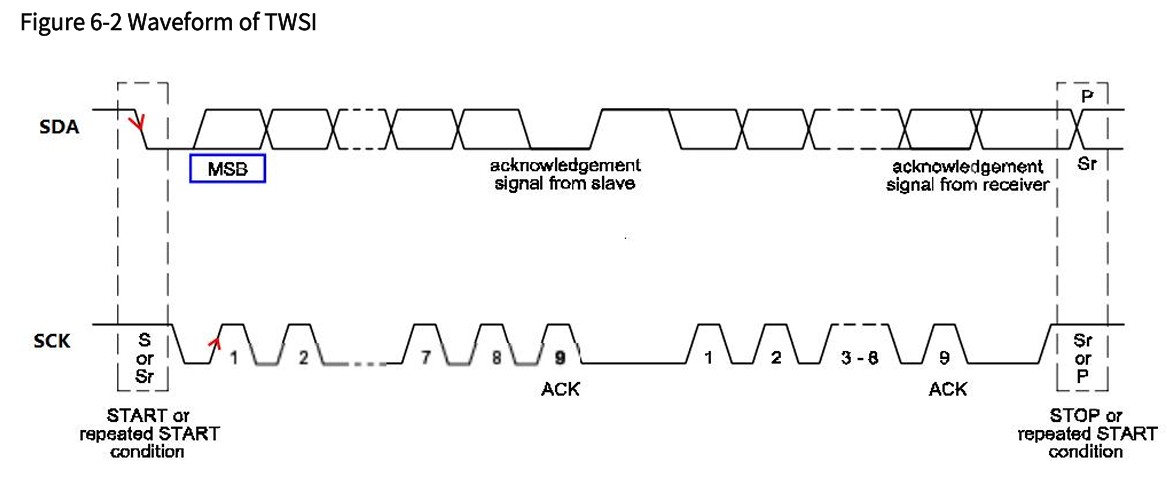

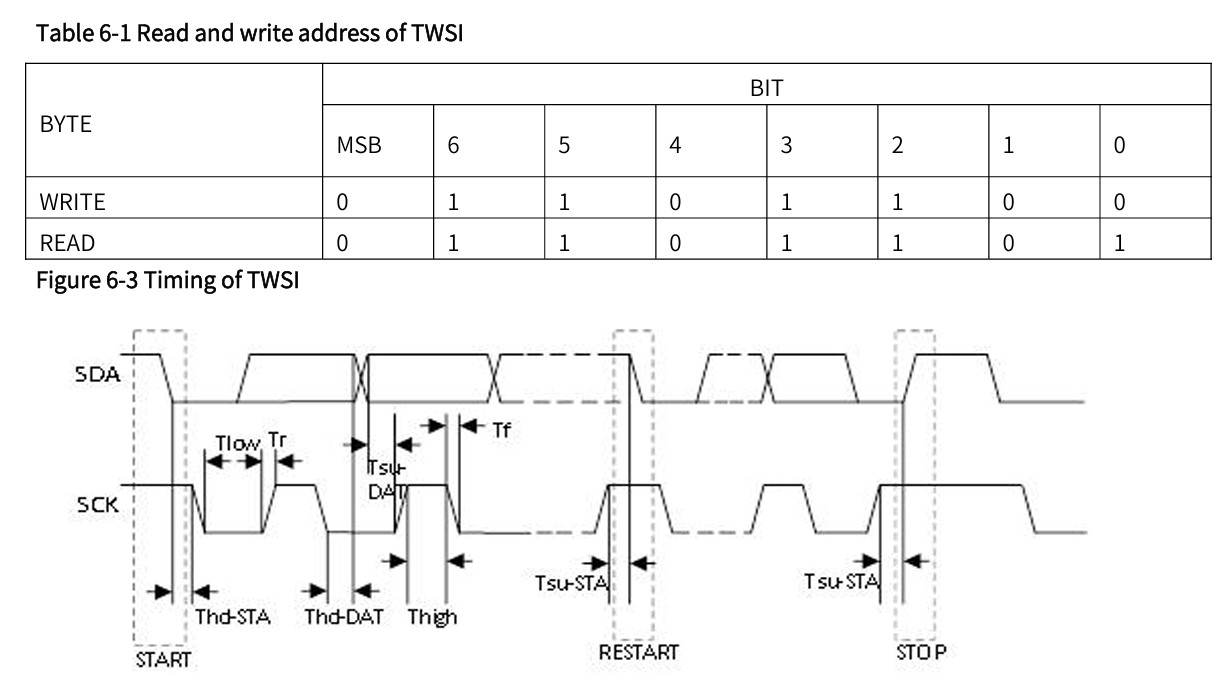

Интерфейс TWSI

Когда AXP323 включается, вывод SCK/SDA TWSI будет подтянут к IO Power, а затем хост может настраивать и контролировать AXP323 с полной информацией обратной связи. Адрес подчиненного устройства по умолчанию — 0x6C/0x6D.
