Контроллер питания (PMU) AXP323


  Обзор     Параметры     Описание       Регистры       Применение     Дерево     Комментарии     PDF


Список регистров PMU AXP323

  • 1. Power ON Source indication

  • 2. On-Off control

  • 3. DCDC mode control 1

  • 4. DCDC1 Voltage control

  • 5. DCDC2 Voltage control

  • 6. DCDC3 Voltage control

  • 7. ALDO1 Voltage control

  • 8. DLDO1 Voltage control

  • 9. Poweroff, Restart Control

  • 10. Poweroff sequence, POK control

  • 11. Power wakeup control

  • 12. Output monitor control

  • 13. POK settings

  • 14. IRQ Enable

  • 15. IRQ Status

  • 16. DCDC mode control 2

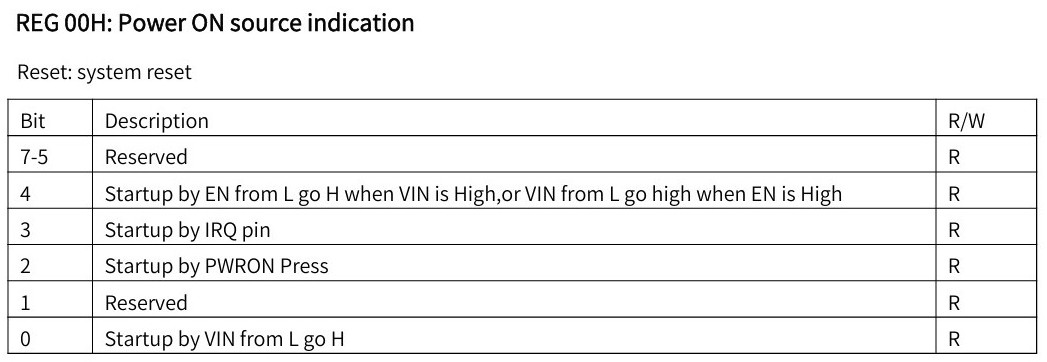

    1. Power ON Source indication
  • Адрес: 00
  • Назначение: Индикация источника включения питания
  • Чтение-запись: R
  • Значение по умолчанию: -

    Примечание. Регистр только для чтения. Показывает один из четырех способов включения питания.

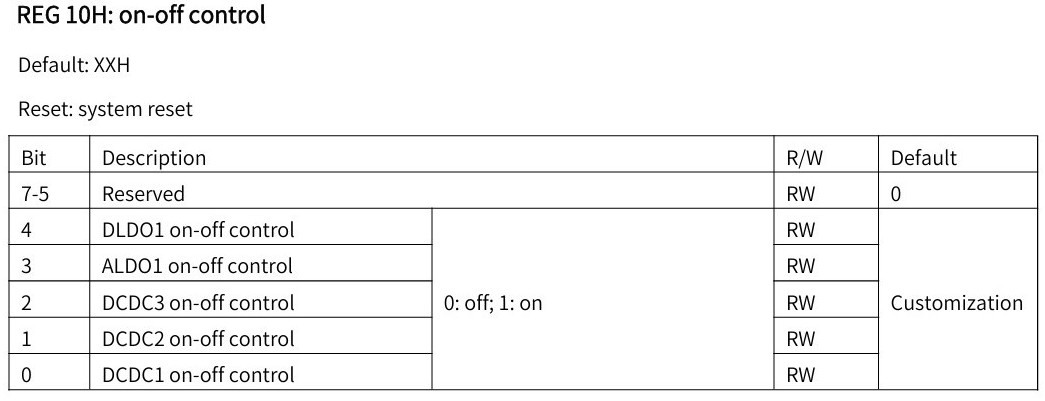

    2. On-Off control
  • Адрес: 10
  • Назначение: Управление включением-выключением
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание. Пять битов для включения каждого из пяти выходов.

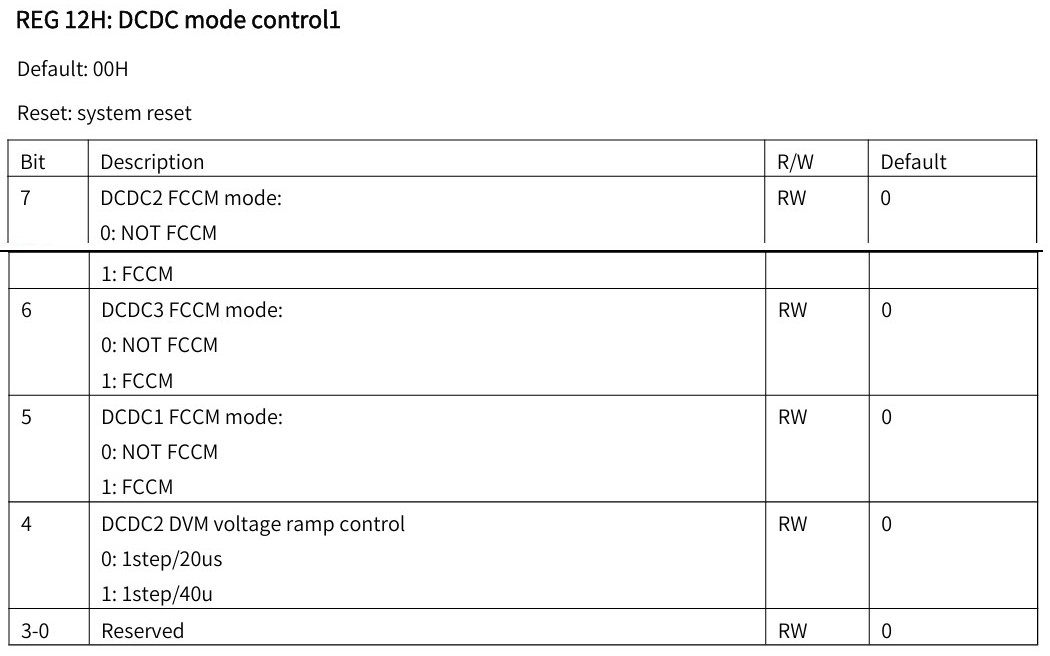

    3. DCDC mode control 1
  • Адрес: 12
  • Назначение: Управление режимом DCDC 1
  • Чтение-запись: R/W
  • Значение по умолчанию: 00H

    Примечание.
    1. Устанавливает режим FCCM (Forced Continuous Conduction Mode) - т.е. принудительный режим неразрывного тока дросселя (вероятно, независимо от нагрузки).
    2. Выбирает один из наклонов в режиме DCM (1 шаг/20 мкс или 1 шаг/40 мкс.) DCM (discontinuous current mode) - режим разрывных токов. Вероятно, в тесте даташита (см. абзац ниже) опечатка: DVM вместо DCM.

    DCDC2 имеет опцию включения DVM, настроенную REG14H[7]. В режиме DVM при изменении выходного напряжения DCDC2 будет пошагово изменяться на новое целевое значение. Он поддерживает два вида наклона DVM: 1 шаг/20 мкс и 1 шаг/40 мкс.

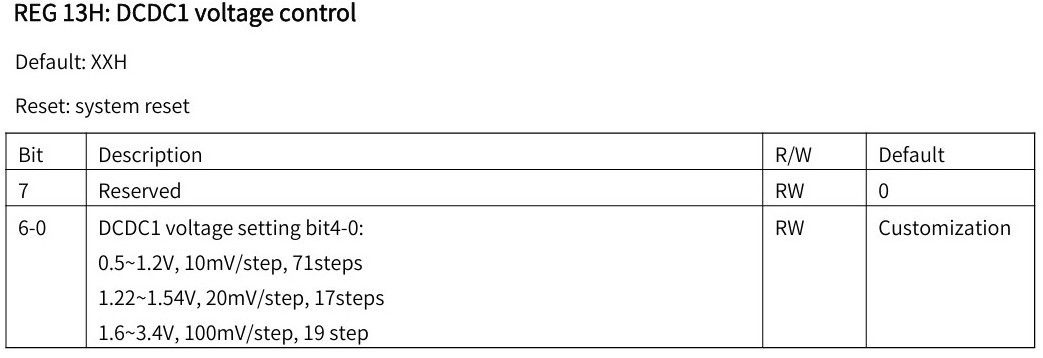

    4. DCDC1 Voltage control
  • Адрес: 13
  • Назначение: Управление напряжением DCDC1
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание.

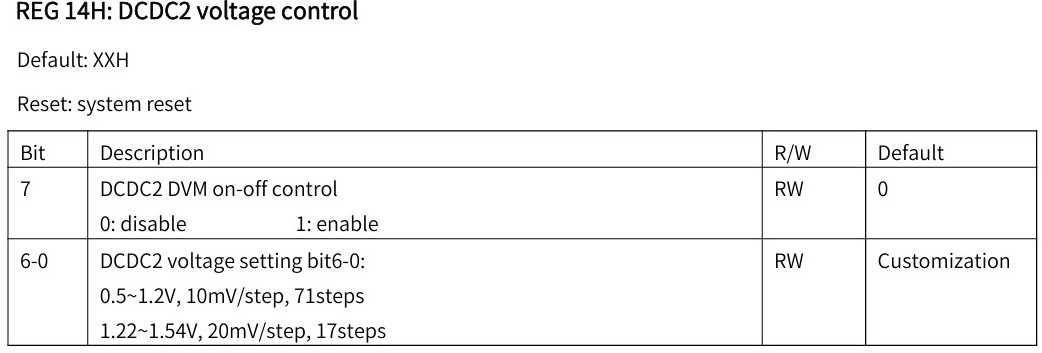

    5. DCDC2 Voltage control
  • Адрес: 14
  • Назначение: Управление напряжением DCDC2
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    DCDC2 имеет опцию включения DVM, настроенную с помощью REG14H[7]. В режиме DVM, когда происходит повторное изменение выходного напряжения, DCDC2 будет изменять новое целевое значение шаг за шагом. Он поддерживает два вида наклона DVM: 1 шаг/20 мкс и 1 шаг/40 мкс. Наклон можно выбрать с помощью REG12H[4]

    Примечание.

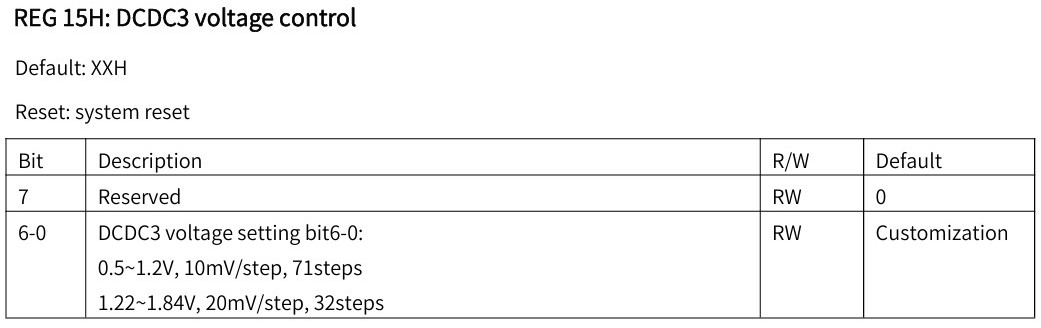

    6. DCDC3 Voltage control
  • Адрес: 15
  • Назначение: Управление напряжением DCDC3
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание.

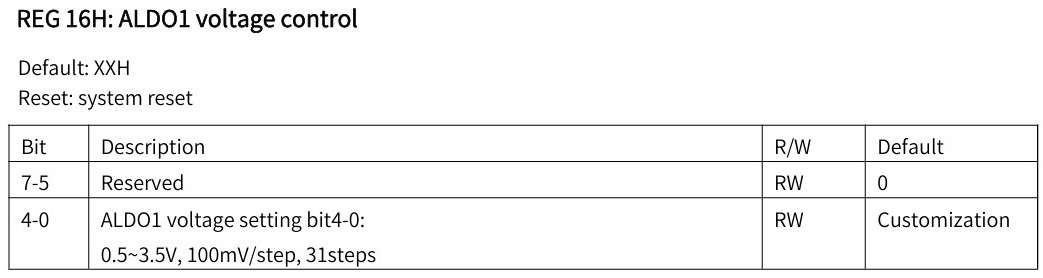

    7. ALDO1 Voltage control
  • Адрес: 16
  • Назначение: Управление напряжением ALDO1
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание. Устанавливает одно из 32 значений напряжения на выходе ALDO1:
    от 0.5 В до 3.5 В с шагом 100 мВ




    8. DLDO1 Voltage control
  • Адрес: 17
  • Назначение: Управление напряжением DLDO1
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание. Устанавливает одно из 32 значений напряжения на выходе DLDO1:
    от 0.5 В до 3.5 В с шагом 100 мВ

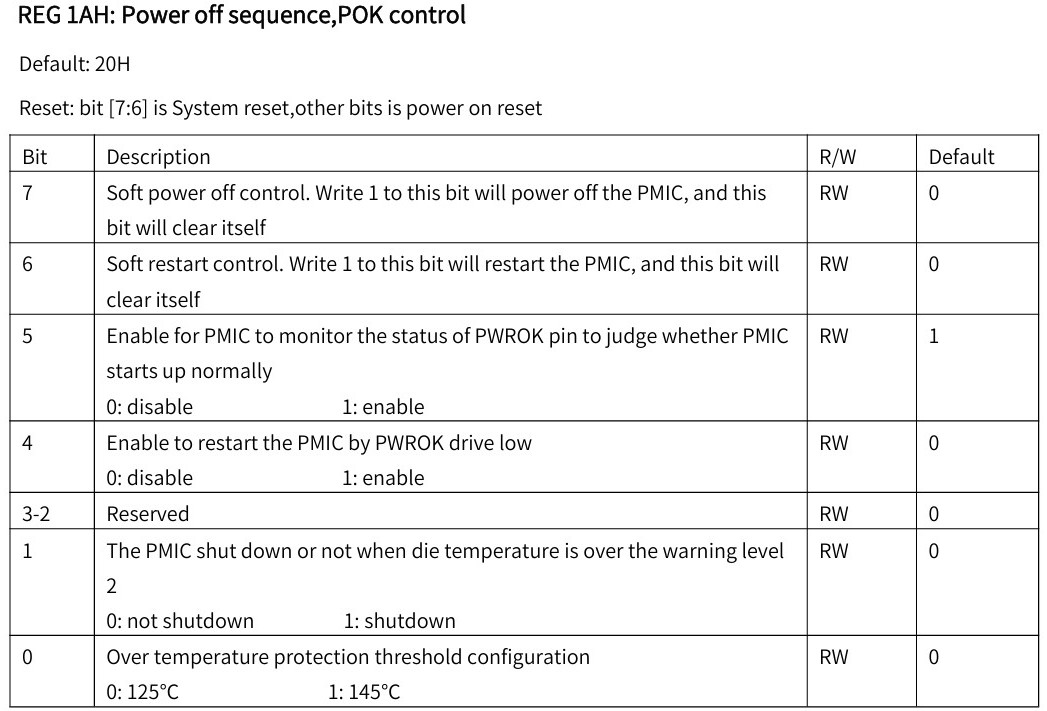

    9. Poweroff, Restart Control
  • Адрес: 1A
  • Назначение: Выключение питания, управление рестартом
  • Чтение-запись: R/W
  • Значение по умолчанию: XXH

    Примечание.
    бит 7 - программное выключение PMIC
    бит 6 - программный рестарт PMIC
    бит 5 - разрешает отслеживание состояния контакта PWROK, чтобы определить, нормально ли запускается PMIC
    бит 4 - разрешает включить перезапуск PMIC с помощью низкого уровня PWROK
    бит 1 - выключать PMIC, если температура кристалла превышает уровень предупреждения 2
    бит 0 - выбор порога защиты от перегрева (125 или 145 градусов)




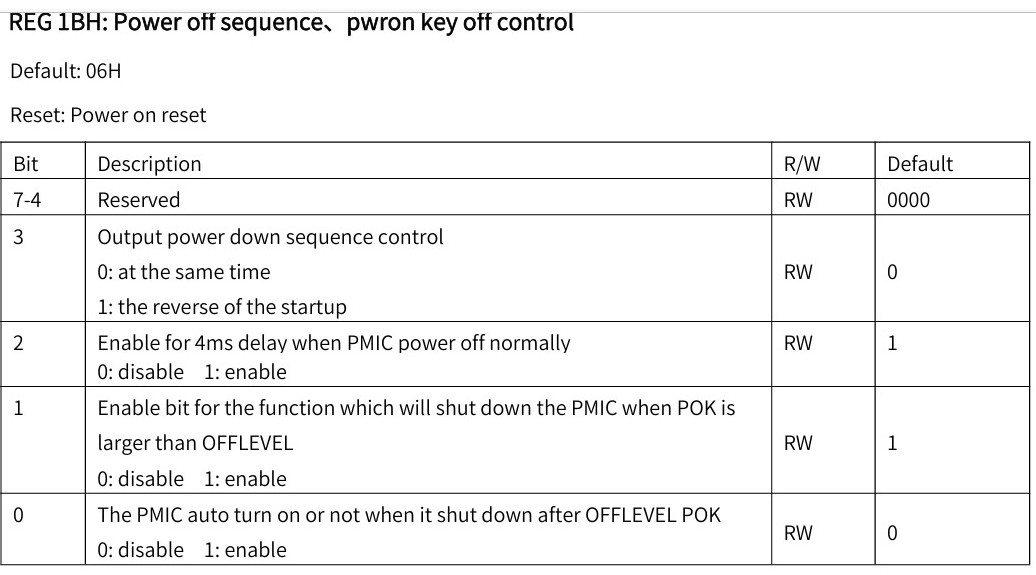

    10. Poweroff sequence, POK control
  • Адрес: 1B
  • Назначение: Последовательность выключения питания, управление POK
  • Чтение-запись: R/W
  • Значение по умолчанию: 06H

    Примечание.
    бит 3 - Управление последовательностью выключения выходной мощности
       0: одновременно 1: обратный запуск
    бит 2 - разрешить задержку 4 мс при нормальном отключении питания PMIC
    бит 1 - разрешить выключение PMIC, когда POK больше OFFLEVEL
    бит 0 - автоматическое включение PMIC, когда он выключен после OFF LEVEL POK

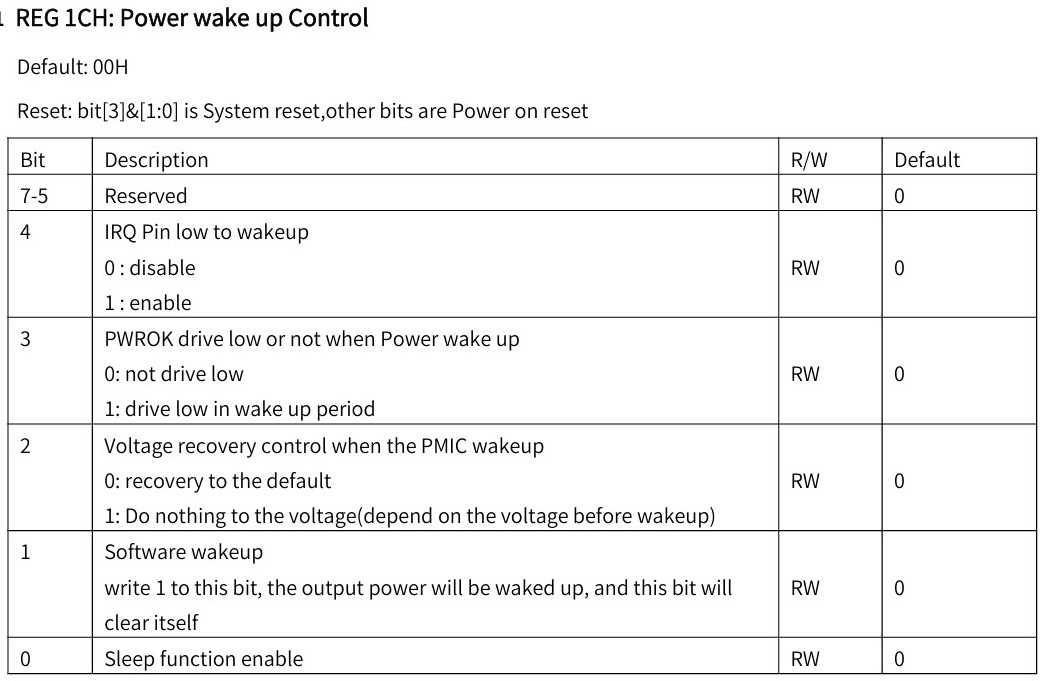

    11. Power wakeup control
  • Адрес: 1С
  • Назначение: Управление пробуждением питания
  • Чтение-запись: R/W
  • Значение по умолчанию: 00H

    Примечания.
    Бит 0 - разрешает функции сна
    Бит 1 - программное пробуждение: при записи 1 происходит пробуждениие, а сам этот бит очищается
    Бит 2 - управление восстановлением напряжения при пробуждении PMIC:
       0 - восстановление до значений по умолчанию,
       1 - ничего не делать с напряжением (зависит от напряжения перед пробуждением)
    Бит 3 - управление состоянием PWROK: 1 - удерживать низкий уровень во время пробуждения, 0 - нет
    Бит 4 - запись 1 разрешает пробуждение низким уровнем IRQ

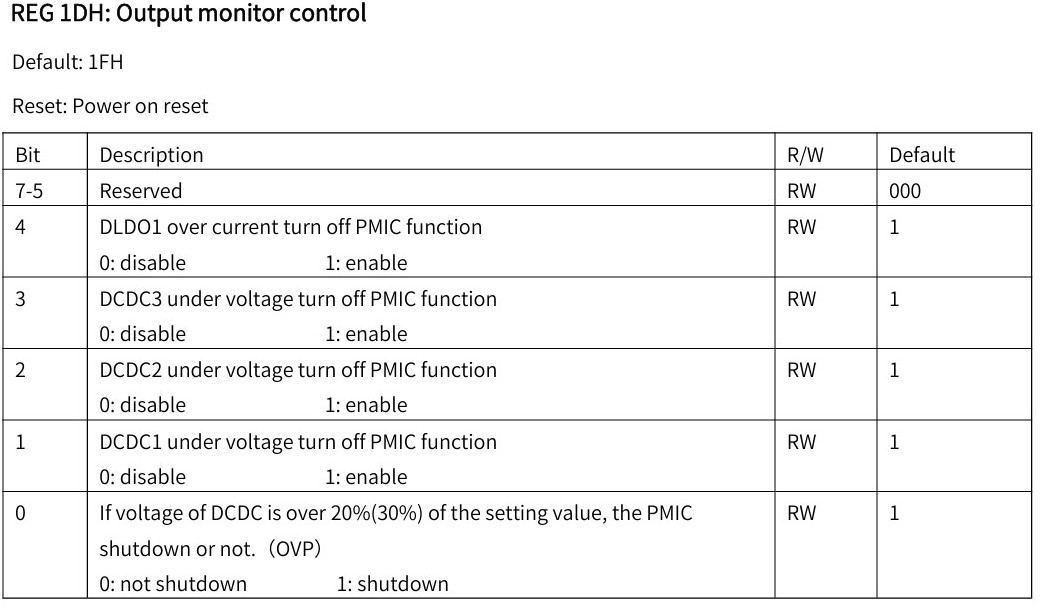

    12. Output monitor control
  • Адрес: 1D
  • Назначение: Управление монитором выход
  • Чтение-запись: R/W
  • Значение по умолчанию: 1FH

    Примечание.

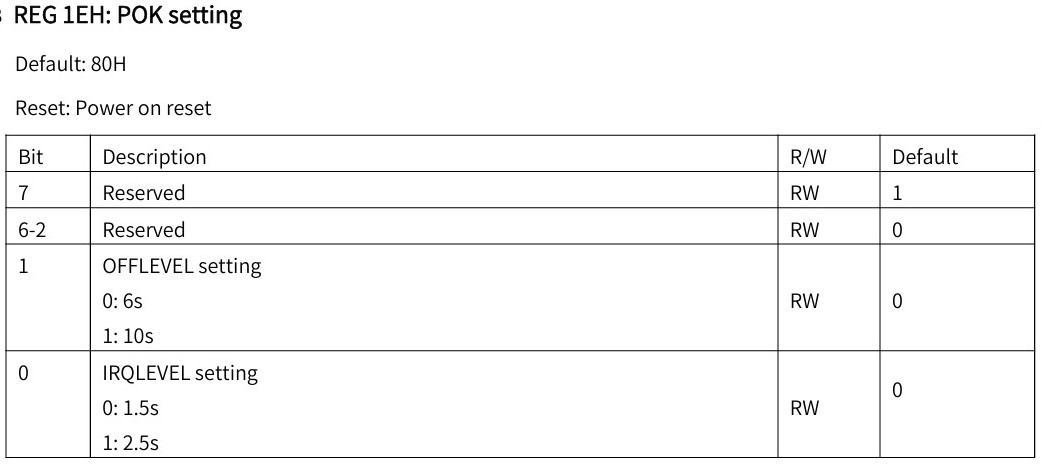

    13. POK settings
  • Адрес: 1E
  • Назначение: Настройки POK
  • Чтение-запись: R/W
  • Значение по умолчанию: 80H

    Примечание.

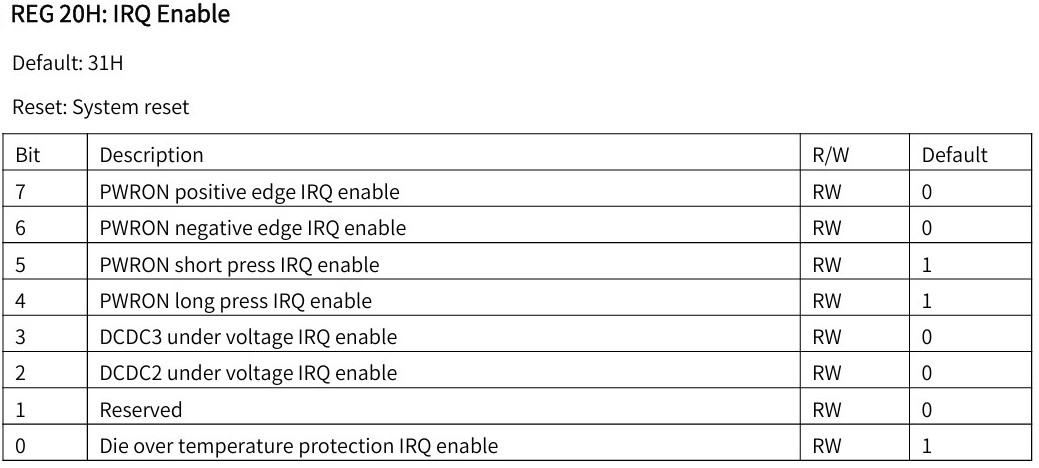

    14. IRQ Enable
  • Адрес: 20
  • Назначение: Выбор источника прерывания
  • Чтение-запись: R/W
  • Значение по умолчанию: 31H

    Примечание. Каждый из 7 бит разрещает IRQ:
    бит 0 - защита от перегрева кристалла
    бит 2 - пониженное напряжение DCDC2
    бит 3 - пониженное напряжение DCDC3
    бит 4 - длинное нажатие PWRON
    бит 5 - короткое нажатие PWRON
    бит 6 - отрицательный фронт PWRON
    бит 7 - положительный фронт PWRON

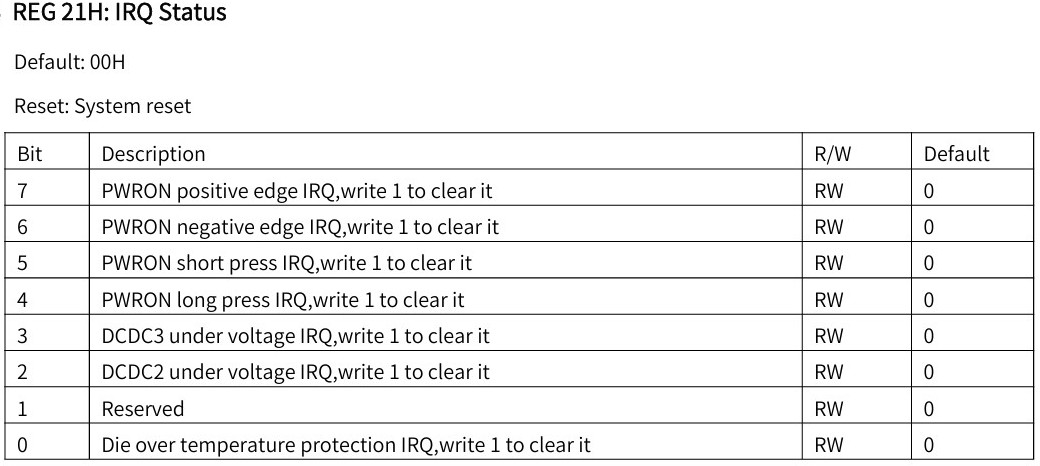

    15. IRQ Status
  • Адрес: 21
  • Назначение: Состояние прерывания
  • Чтение-запись: R/W
  • Значение по умолчанию: 00H

    Примечание.

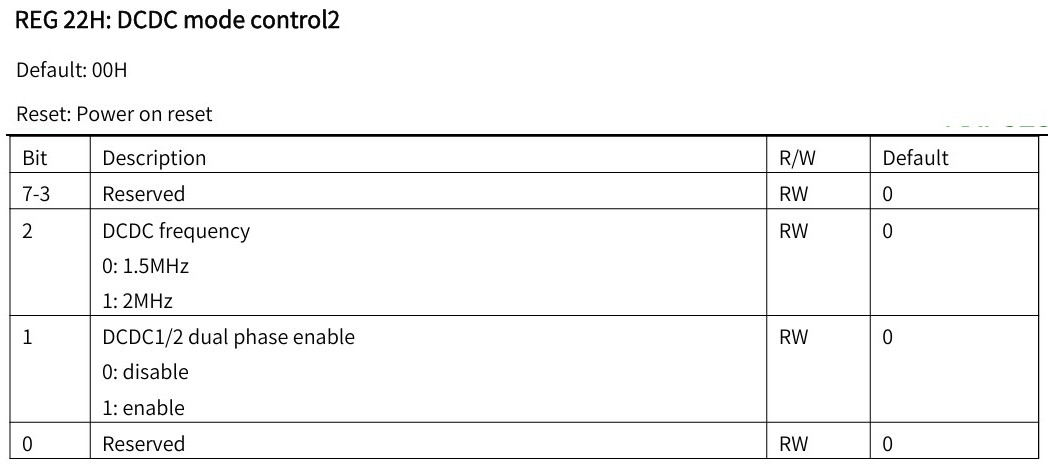

    16. DCDC mode control 2
  • Адрес: 22
  • Назначение: Управление режимом DCDC 2
  • Чтение-запись: R/W
  • Значение по умолчанию: 00H

    Примечание.
