PMU AXP323 : Комментарии

ВНИМАНИЕ.

 Представленная в этом разделе информация не содержится в тексте даташита на AXP323,
а представляет собой набор не связанных между собой фрагментов информации, ссылок, замечаний, предположений и пр., основанных на материалах из каких-то других доступных источников, а также на собственном опыте автора.

1. Существует два вида микросхем управления питанием:

PMU - Power Management Unit - контроллер питания

BMU - Battery Management Unit - контроллер батареи

В документации вместо термина PMU/BMU часто используется обозначение:
PMIC (Power Management Integrated Circuit) - Интегральная схема управления питанием

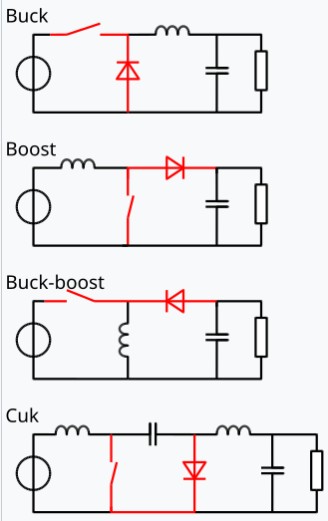

Типы пребразователей и стабилизаторов (термины):

LDO (Low Drop Out) - линейный стабилизатор напряжения с с низким падением напряжения

Buck converter - понижающий пребразователь

Boost converter - повышающий пребразователь

В преобразователях используется:

PFM pulse-frequency modulation - частотно-импульсная модуляция (в гугле аббревиатура СМП)

PWM pulse-width modulation - широтно-импульсная модуляция (ШИМ).

2. Компания X-Powers Technology

Разработчик и производитель микросхем для управления питанием (PMIC серии AXP) и других интеллектуальных аналоговых интегральных схем.

Сайт компании: X-Powers - производитель PMU

Список выпускаемых микросхем PMU:
AXP717 AXP152 AXP155 AXP173 AXP176 AXP192 AXP202 AXP216 AXP228 AXP229 AXP288 AXP2101 AXP2101
Первые три PMU из этого сиписка применяются в TV-боксах на основе SoC Allwinner

3. Применение PMU в OTT TV-боксах

OTT (OverTheTop) - прием и показ любого видео по сети Интернет общего пользования (без участия IPTV-провайдеров с их сетями и устройствами).

4. Дублирование наименования PMU

Для некоторых микросхем PMU известны вторые их наименования, которые используются в частности, в конфигурировании дерева устройств.

Например:

AXP313A = AXP1530

AXP717 = AXP2202

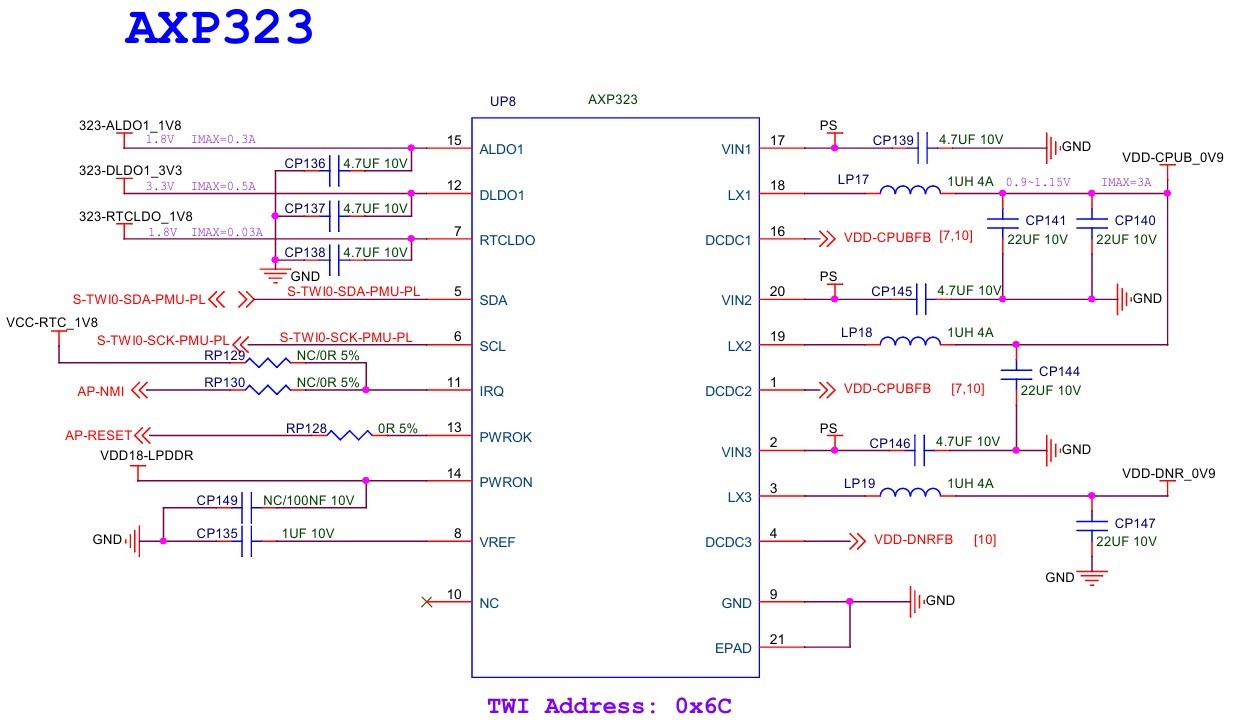

5. PMU на принципиальной схеме Radxa Cubie 5A

6. PMU на принципиальной схеме OrangePi 4A

7. PMU AXP313A в дереве устройств TV-бокса R69Plus

См. PMU AXP313 в дереве устройств

8. PMU в командном интерфейсе U-Boot

В командном интерфейсе U-Boot имеется команда sunxi_axp, которая выполняет какое-то тестирование

=> help sunxi_axp
sunxi_axp - sunxi_axp sub-system

Usage:
sunxi_axp sunxi_axp
sunxi_axp

В исходном тесте power_manage.c

U_BOOT_CMD(sunxi_axp, 6, 1, do_sunxi_axp, "sunxi_axp sub-system",
	"sunxi_axp
"
	"sunxi_axp
");

9. Параметры питания в файле sys_config.fex

power_mode    = 33
[power_sply]
dcdc1_vol     = 3000
dcdc2_vol     = 1200
dcdc3_vol     = 1200
dcdc4_vol     = 1200
dcdc5_vol     = 1500
aldo2_vol     = 1800
aldo3_vol     = 3000

Примечание. Здесь заданы напряжения питания на выходах PMU (1.2 V, 1.5 V, 1.8 V, 3.0 V ), которые используются при конфигурировании дерева устройств.
