3. Применение

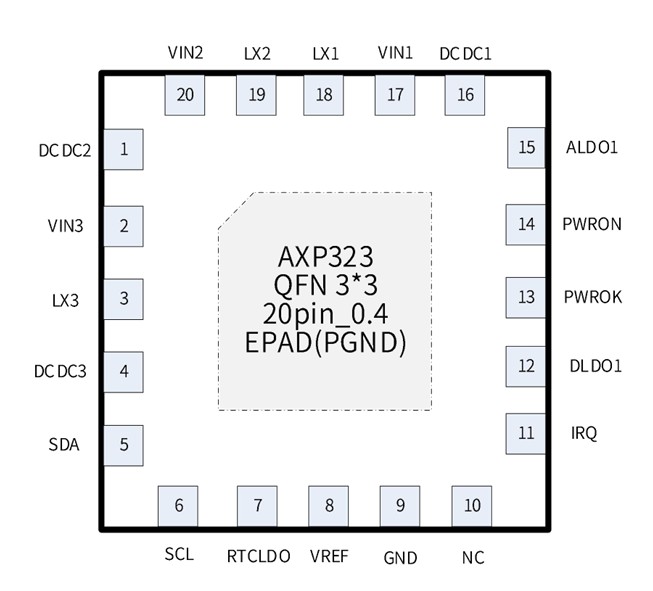

Конфигурация и функции контактов (цоколевка)
Назначение контактов
№ Имя Тип Назначение
1 DCDC2 I DCDC2 обратная связь
2 VIN3 PI DCDC3 входное напряжение
3 LX3 PO Индуктивность для DCDC3
4 DCDC3 I DCDC3 обратная связь
5 SDA IO Данные последовательного интерфейса
6 SCL IO Тактовый последовательного интерфейса
7 RTCLDO PO Может быть настроен как постоянно включенный LDO
для питания RTC (часов реального времени)
8 VREF AIO Внутреннее опорное напряжение, внешний конденсатор 1 мкФ
9 GND GND GND для внутренней аналоговой схемы
10 NC / Свободный (Keep floating)
11 IRQ IO Прерывание (индикация/включение/пробуждение)
12 DLDO1 PO Выход питания DLDO1
13 PWROK IO Выход индикации хорошего питания
14 PWRON I Кнопка включения-выключения питания (можно настроить как EN-контакт)
15 ALDO1 PO Выход питания ALDO1
16 DCDC1 I Обратная связь DCDC1
17 VIN1 PI DCDC1 входное напряжение
18 LX1 PO Индуктивность для DCDC1
19 LX2 PO Индуктивность для DCDC2
20 VIN2 PI DCDC2 входное напряжение
Тип контакта:
O - выход
I - вход
IO - вход/выход
D - цифровой
A - аналоговый
P - питание
G - земля
Проектирование DCDC и LDO
1. Выходная емкость LDO не менее 1 мкФ.
2. Для неиспользуемого LDO выходной вывод просто остается плавающим и не требует внешнего конденсатора.
3. Каждый DCDC использует индуктор 1 мкГн. Его ток насыщения индуктора должен быть на 30% выше тока нагрузки,
а внутреннее сопротивление менее 30 МОм.
4. Выходная емкость каждого DCDC не менее 10 мкФ.
Проектирование ввода-вывода
1. TWSI: подтянуть SDA и SCK к источнику, например RTC LDO.
2. Подтянуть IRQ с помощью резистора 4,7 кОм к источнику, например RTC LDO.
3. Если системе требуется кнопкf сброса, просто подключить кнопку между выводом PWRON и GND.
4. Использовать RC-цепочку (510 Ом + 100 нФ) для подключения кнопки PWRON между выводом PWRON и GND.

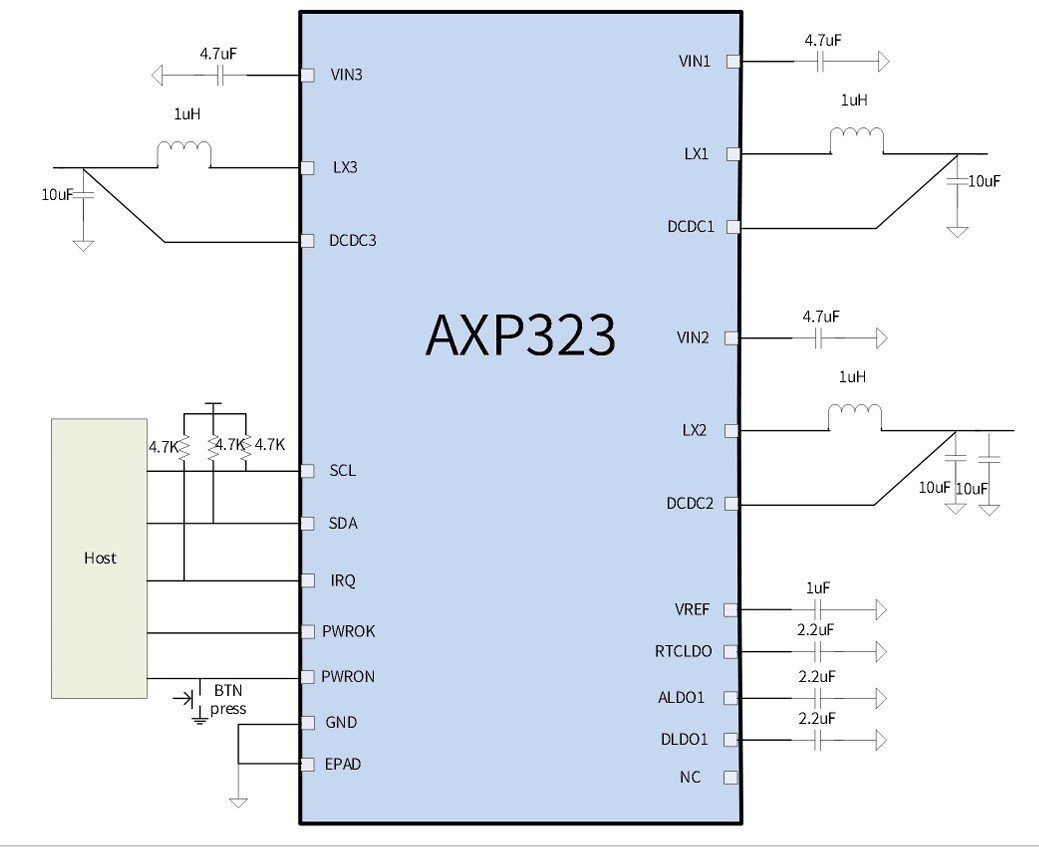

Типичное применение
Компоновка печатной платы
Ширина линии сильноточного пути, такого как вход питания и выход, должна быть расширена,
чтобы уменьшить сопротивление линии, падение напряжения и потери.
Ширина линии входа и выхода DCDC: >= 150 мм
Ширина линии выхода зависит от тока нагрузки.
Линии обратной связи DCDC должны быть хорошо экранированы, чтобы избежать параллельной компоновки
с высокочастотными сигналами на одном слое, например, LX.
Индукторы DCDC расположены близко к PMIC, а выходные конденсаторы — близко к индукторам.
Входные конденсаторы DCDC расположены близко к входным контактам (VIN1/VIN2/VIN3),
и входная мощность поступает на входные контакты после прохождения через входные конденсаторы.

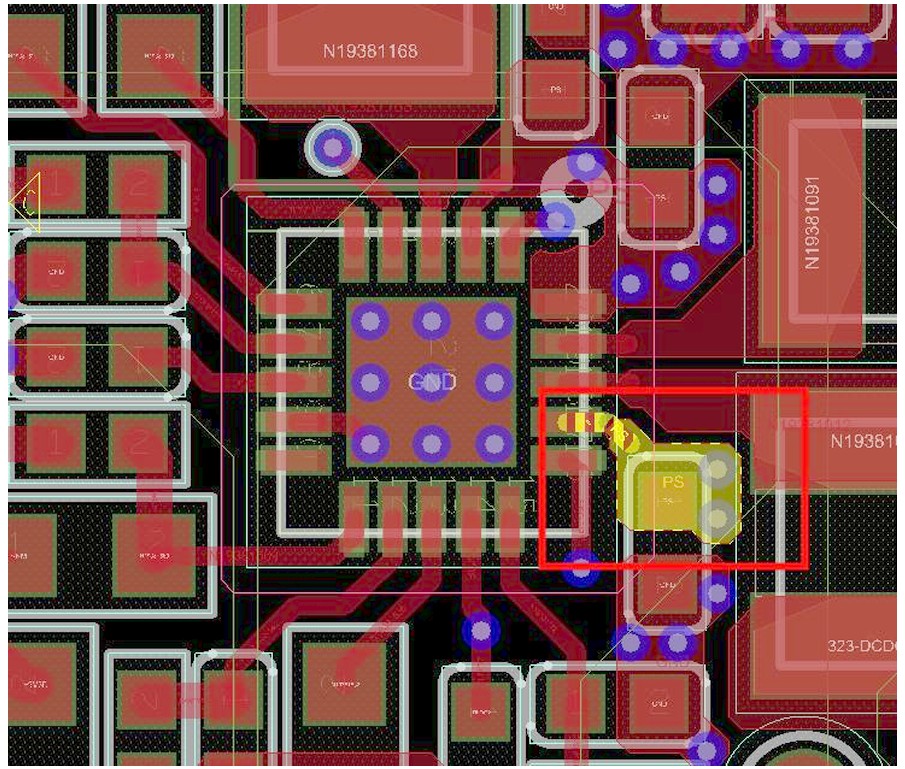

См. следующий рисунок (входная мощность -> через -> конденсатор -> входной контакт).

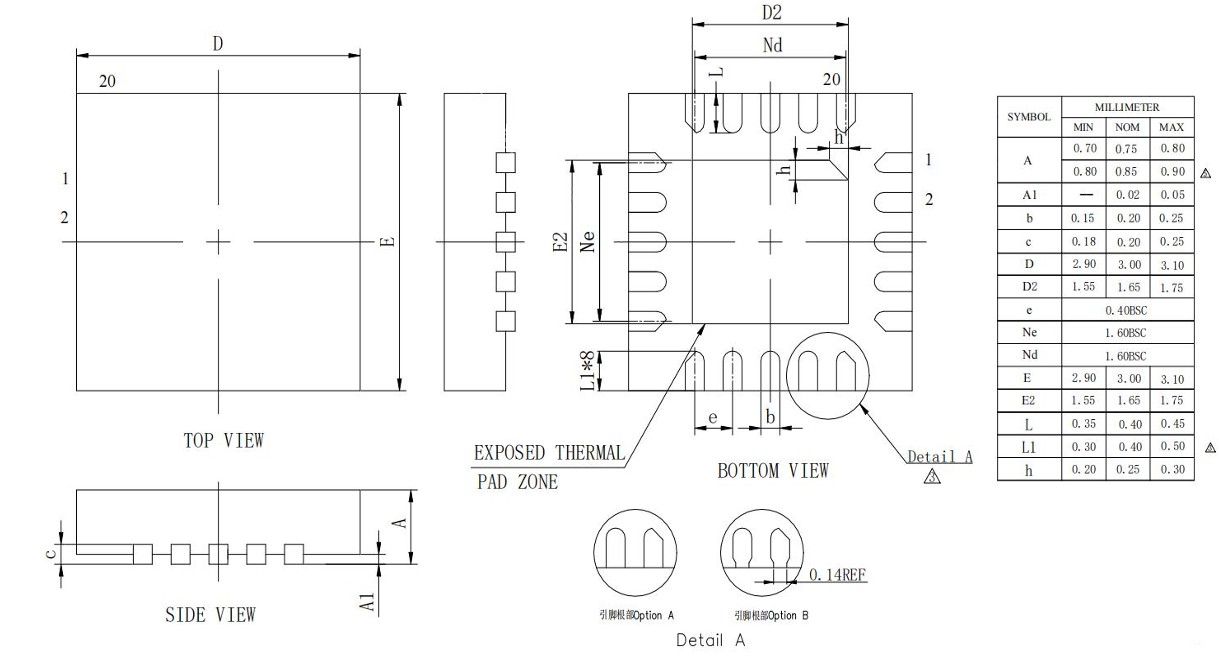

Информация о корпусе
Корпус AXP323 — это QFN 3 мм * 3 мм, 20 контактов.
На рисунке показан корпус AXP323
