TV бокс R69Plus : Порты

Порты (разъемы, гнёзда) и кнопки

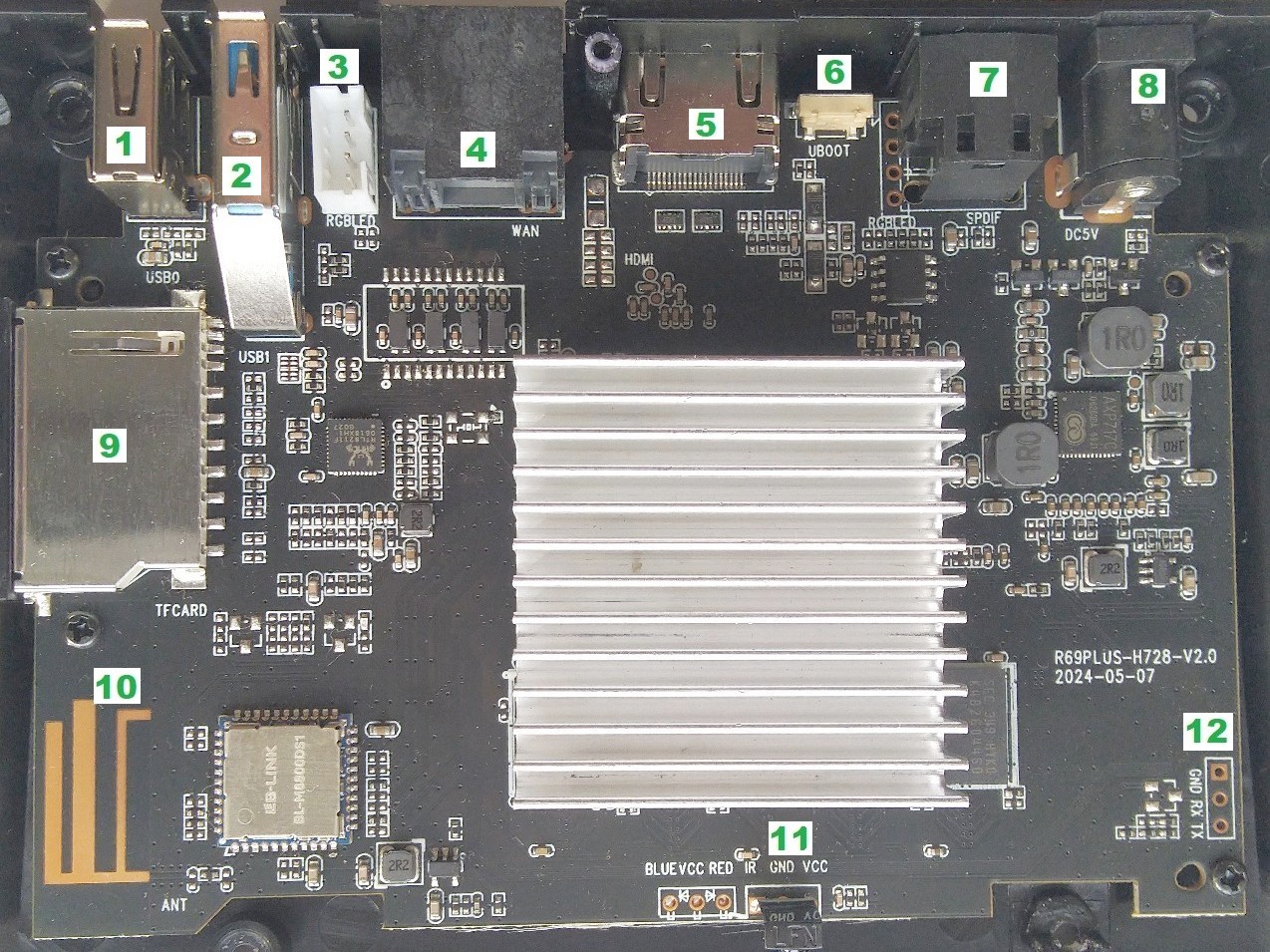

На показанных ниже фото платы цифрами отмечены порты для внешних подключений и другие элементы для управления приставкой.

Помеченные цифрами элементы имют следующее назначение и/или функцию:

1 - порт USB тип A (USB0)

2 - порт USB3 тип A (USB1)

3 - разъем для подключения светодиодной подсветки

4 - гнездо RJ45 для подключения кабеля Ethernet

5 - порт HDMI для подключения кабелем к монитору или ТВ

6 - кнопка FEL

7 - гнездо SPDIF, для подключения оптического кабеля и вывода звука (например, через ЦАП)

8 - гнездо для подключения кабеля от источника питания 5 В

9 - слот (гнездо) микро-SD карты

10 - антенна WiFi+BT

11 - инфракрасный приемник (для управления от ИК-пульта)

12 - последовательный порт UART (самое полезное для грамотных пользователей !)

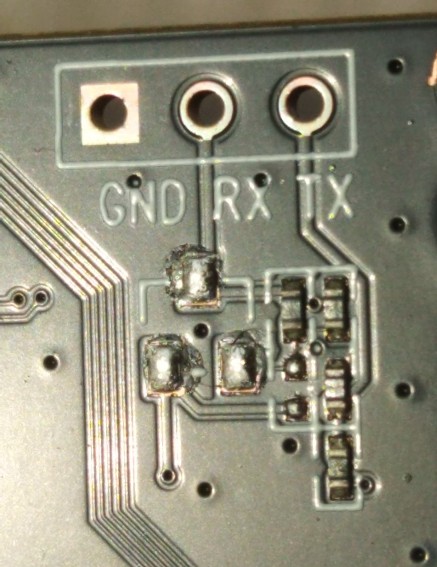

Для подключения к последовательному порту UART используются три контактные площадки, к которым можно припаять разъем или провода.

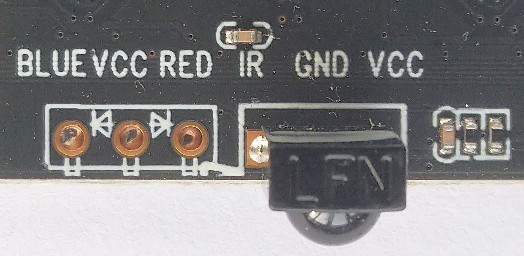

Рядом с инфракрасным приемником имеются контактные площадки для подключения красного и синего светодиодов. Которые отсутствуют на плате (чтобы у пользователей не возникали лишние вопросы и жалобы на их неправильное свечение и моргание)

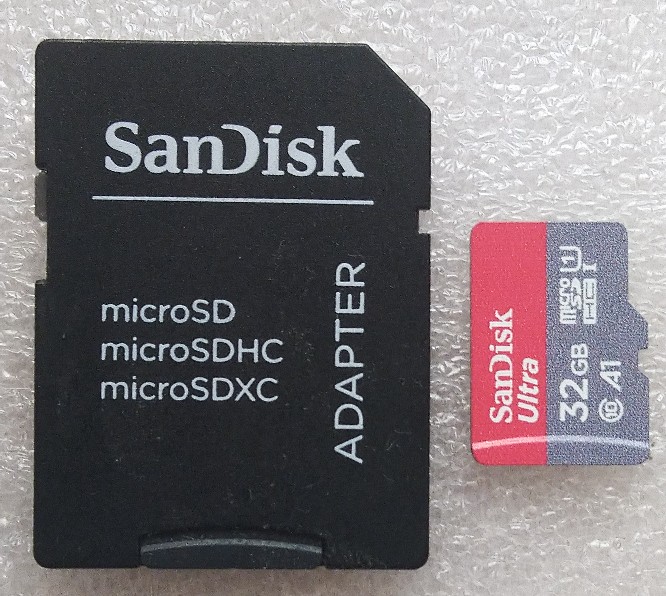

ВНИМАНИЕ ! В этой приставке (в отличие от многих других) установлен слот (гнездо) под полноразмерную TF (SD) карту. И это хорошо и правильно. Поэтому для подключения микро-SD карты нужно пользоваться адаптером, показанным на фото. Кстати, все фирменные микро-SD карты SanDisk (а именно их рекомендуется использовать) всегда продаются в комплекте с таким адаптером.

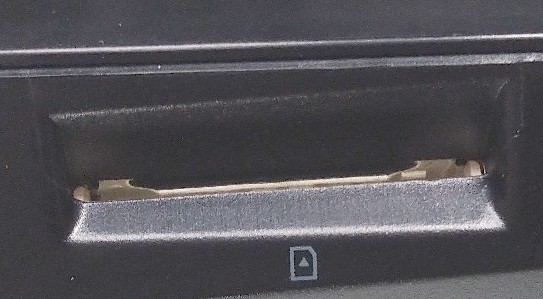

Вид на гнездо карты:

Примечания

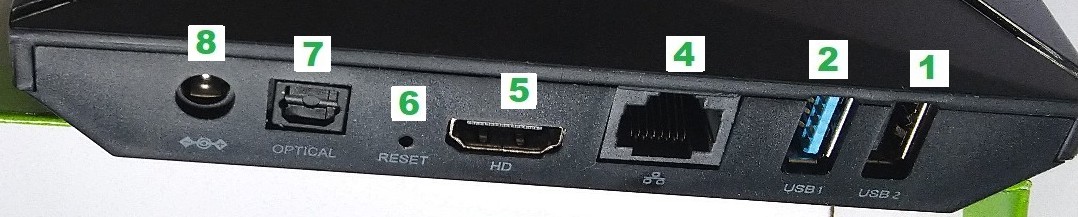

1. Обозначения USB-портов на корпусе ("USB2,USB1") ошибочны, правильно - на плате ("USB1,USB0")

2. Оба обозначения кнопки (на плате - "UBOOT", на корпусе - "Reset" ) ошибочны, на самом деле, это кнопка FEL, которая подает землю на одноименный вход процессора, переводя его в спецальный режим FEL в момент подачи питания с нажатой копкой. Может использоваться, например, для установки прошивки по USB-кабелю, а также в сервисных целях (например,пользуясь утилитой efex под Linux или Windows).

Как ведет себя приставка при нажатии этой копки (якобы Reset или UBOOT:

1. Если система загружена и работает, то никакой реакции на кнопку нет (от слова "совсем"), т.е. сброс системы не выполняется.

2. Если приставка загружена в командную оболочку U-Boot, то то никакой реакции на кнопку также нет, т.е. эта кнопка к работе U-Boot никакого отношения не имеет.

3. Если нажать и удерживать кнопку в момент подачи питания, то приставка (по видимым признакам) не включается: экран остается черным, никакого вывода в UART не происходит. Это означает переход в режим FEL-FEX

4. Если в консоли U-Boot выполнить команду efex, то устройство перезагружается в режим FEL-FEX, т.е. эта результат этой команды аналогичен включению с зажатой кнопкой.

 => efex
## jump to efex ...
[36.621][mmc]: mmc exit start
[36.624][mmc]: manfid = 0x15
[36.626][mmc]: prod_name 0 = 0x41
[36.629][mmc]: prod_name 1 = 0x4a
[36.632][mmc]: prod_name 2 = 0x54
[36.635][mmc]: prod_name 3 = 0x44
[36.638][mmc]: prod_name 4 = 0x34
[36.641][mmc]: prod_name 5 = 0x52
[36.644][mmc]: prod_name 6 = 0x0
[36.647][mmc]: skip the steep
[36.667][mmc]: mmc 2 exit ok[128]HELLO! BOOT0 is starting!
[131]BOOT0 commit : dab7a60de5
[135]periph0 has been enabled
[138]set pll end
[140]PL gpio voltage : 3.3V
[144]PMU: AXP2202
[149]PMU: AXP1530
[152]power mode:33, sys_vol:920
[157]vaild para:1  select dram para0
[160]board init ok
[162]rtc[2] value = 0x5aa5a55a
[166]eraly jump fel
[168]Failed preparing the second boot
