Одноплатный компьютер Radxa Cubie A5E
    Обзор       Элементы     Порты     Схема     SSD     Корпус     Дерево
Обзор

Примечание. Представленная в обзоре на данной странице информация основана на переводе официального PDF-документа компании Radxa Computer (Shenzhen) Co.,Ltd:
Radxa Cubie A5E Product Brief Rev. 1.1 2025-01-13

1. Hardware (аппаратное обеспечение)
  1. SoC Allwinner A527/T527
  2. Четырехъядерный процессор ARM Cortex-A55 с тактовой частотой 1,8 ГГц и четырехъядерный процессор ARM Cortex-A55 с тактовой частотой 1,4 ГГц
  3. Процессор RISC-V, до 200 МГц
  4. Вычислительная мощность нейронного блока (NPU) до 2 TOPS (T527 SoC; теоретическая пиковая производительность)
  5. Графический процессор ARM Mali G57 MC1 с поддержкой:
    • OpenGL ES 3.2/2.0/1.1
    • Vulkan 1.1/1.2/1.3
    • OpenCL™ 2.2
  6. Варианты оперативной памяти LPDDR4:
    • 1 ГБ
    • 2 ГБ
    • 4 ГБ
  7. Встроенная флэш-память SPI для загрузчика
  8. Встроенная eMMC Опции:
    • 8 ГБ
    • 16 ГБ
    • 32 ГБ
  9. Многоканальный видеодекодер H.265MP/VP9 с разрешением до 4K при 60 кадрах в секунду
  10. Многоканальный видеодекодер H.264BL/MP/HP с разрешением до 4K при 60 кадрах в секунду
  11. Многоканальный видеокодер H.264BP/MP/HP с разрешением до 4K при 25 кадрах в секунду
  12. Кодер MJPEG с разрешением до 4K при 15 кадрах в секунду, кодер JPEG с разрешением до 8K ? 8K
  13. Поддержка алгоритмов шифрования и дешифрования AES/DES/3DES/SM4
2. Интерфейсы
  1. IEEE 802.11 a/b/g/n/ac/ax (Wi-Fi 6) и Bluetooth 5.4 с BLE
  2. Разъём для внешней антенны
  3. Разъём M.2 M Key с PCIe 2.1 (1-канальный) для SSD M.2 2230 NVMe (SSD M.2 SATA не поддерживаются)
  4. Порт USB 3.0 HOST Type-A (USB 3.0 HOST и PCIe 2.1 используют некоторые общие аппаратные ресурсы; управляется программно, требуется мультиплексирование)
  5. порт USB 2.0 OTG / HOST Type-C для передачи данных и питания
  6. слот для карты памяти Micro SD
  7. два порта Gigabit Ethernet, один с поддержкой PoE (требуется дополнительная плата расширения PoE HAT)
  8. выходной интерфейс HDMI с поддержкой разрешения до 4K p60
  9. интерфейс камеры (четырёхканальный MIPI CSI или два двухканальных MIPI CSI)
  10. интерфейс MIPI DSI (четырёхканальный MIPI DSI)
  11. кнопка питания
  12. кнопка FEL
  13. 40-контактный разъём 0,1 дюйма (2,54 мм) с поддержкой:
    • UART, I2C, SPI, GPIO, PWM (ШИМ)
    • два контакта входа/выхода питания 5 В постоянного тока
    • два контакта выхода питания 3,3 В
3. Программное обеспечение
  1. Поддержка Debian Linux
  2. Поддержка Android 13 ( требуется официальный BSP или SDK, предоставленный производителем)
  3. Библиотека управления/доступа к оборудованию для Linux/Android
4. Питание

Cubie A5E поддерживает как источник питания с фиксированным напряжением, так и интеллектуальный блок питания. Типичные сценарии:

  1. Питание 5 В через порт USB Type-C
  2. Питание 5 В через контакты GPIO (контакты 2 и 4)

Рекомендуется источник питания мощностью не менее 10 Вт без энергоемких USB- или PCIe-устройств, и не менее 15 Вт при полной загрузке периферийных устройств USB 3.0 и PCIe 2.1.

Допустимое напряжение GPIO: все GPIO 3,3 В - 3,63 В

5. Интерфейс GPIO

Cubie A5E оснащен 40-контактным разъёмом расширения GPIO, аналогичным разъёмам многих популярных одноплатных компьютеров, что обеспечивает совместимость с широким спектром аксессуаров.

Примечание. Некоторые функции выводов (SPI, I2C, UART, ШИМ и т. д.) могут быть взаимоисключающими в зависимости от конфигурации дерева устройств программного обеспечения. Пользователям следует проверить необходимые настройки мультиплексора выводов

.
6. Сеть

Оснащенный двумя разъемами RJ45 10/100/1000 Мбит/с, Cubie A5E обеспечивает надежное проводное сетевое подключение. Один из гигабитных портов (ближайший к разъёму PoE) поддерживает питание по Ethernet (Power over Ethernet). Для использования PoE требуется дополнительный адаптер PoE HAT (совместимый с IEEE 802.3af/at).

7. Порты USB
  1. USB 3.0 HOST (Type A)
  2. USB 2.0 OTG/HOST (Type C для передачи данных / питания)

Примечание. USB 3.0 HOST и PCIe 2.1 совместно используют некоторые внутренние ресурсы SoC, для переключения между USB 3.0 и PCIe может потребоваться программное переключение или перезагрузка.

8. Интерфейсы камеры и дисплея
  1. Один четырёхканальный разъём камеры MIPI CSI (с возможностью разделения на два двухканальных)
  2. Один четырёхканальный разъём дисплея MIPI DSI

Эти разъёмы разработаны для аксессуаров камеры и дисплея Radxa, а также совместимы со многими промышленными камерами и дисплеями при использовании переходных кабелей Radxa FPC.

9. Выход HDMI

Предусмотрен порт HDMI Type-A (HDMI 2.0), поддерживающий разрешения до 3840?2160 (4K при 60 кадрах в секунду) для 2D-дисплеев и 4K при 30 кадрах в секунду для 3D-дисплеев. Этот порт также поддерживает CEC и HDCP 1.4. Для использования HDCP может потребоваться соответствующее лицензирование и поддержка прошивки

.
10. Разъём M.2

Cubie A5E оснащён разъёмом M.2 M Key на передней панели, поддерживающим PCIe 2.1 (1-канальный) для модулей SSD NVMe 2230.
Примечание. SSD M.2 SATA не поддерживаются.

11. Информация о заказе и артикул

Radxa предлагает множество вариантов платы для удовлетворения различных потребностей пользователей. Пример обозначения SKU-формата: RS500-D1E0J0R38S16

Пояснение кода SKU (Stock Keeping Unit - артикул)

D (DRAM)
  • D1 1GB RAM
  • D2 2GB RAM
  • D4 4GB RAM
    E (eMMC)
  • E0 Микросхема eMMC не запаяна
  • E8 8GB eMMC
  • E16 16GB eMMC
  • E32 32GB eMMC
    J Исполнение
  • J0 Коммерческого класса (от 0 °C до 60 °C)
  • J1 Промышленного класса (от 40 °C до 85 °C)
    R SoC
  • R38 A527 SoC
  • R41 T527 SoC
    S SPI Flash
  • S0 No SPI Flash
  • S16 16MB SPI Flash

    ВНИМАНИЕ. Подробная информация, представленная на страницах 2-7 этой статьи, относится исключительно к конкретной модели платы версии V1.2 в конфигурации SKU RS500-D2E0J0R38S16 ( RAM 2Gb, без eMMC, SoC A527,16MB SPI Flash )

    12. Ссылки на документацию и образы

  • Документация на сайте производителя

  • Radxa на GitHub

  • Cubie A5E на форуме Radxa

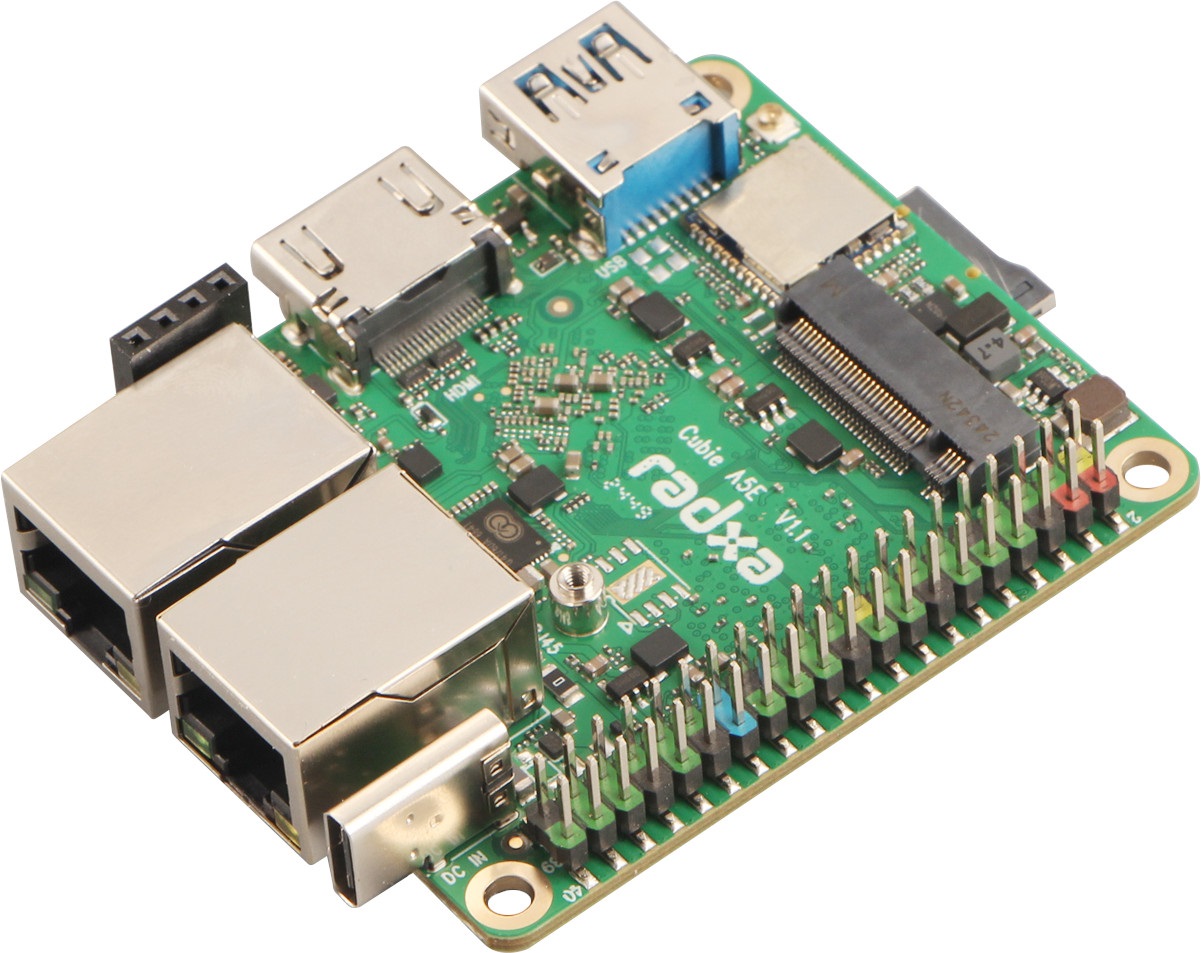

    Общий вид платы
