Порты Установленные на плате элементы пронумерованы и имеют следующее назначение и/или функцию:
1. USB-A
2. HDMI
3. ETH0
4. ETH1
5. USB-C
6. ANT
7. M.2
8. 40Pin
9. FEL

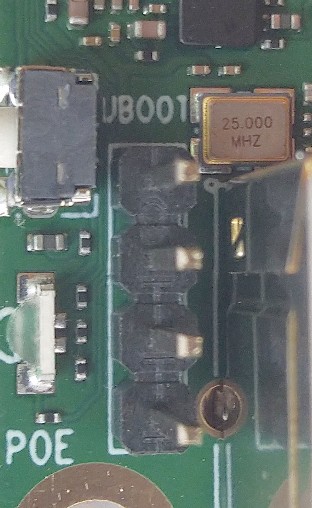

10. LED

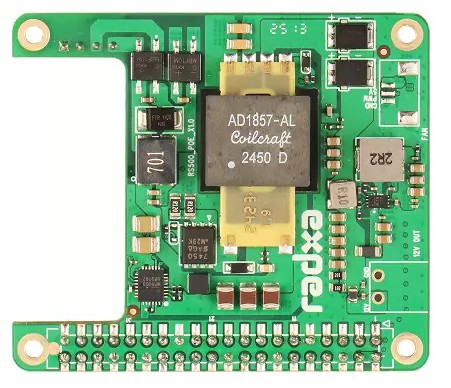

11. PoE

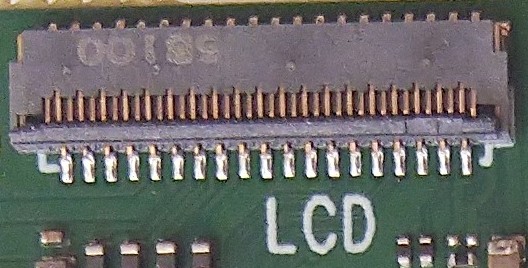

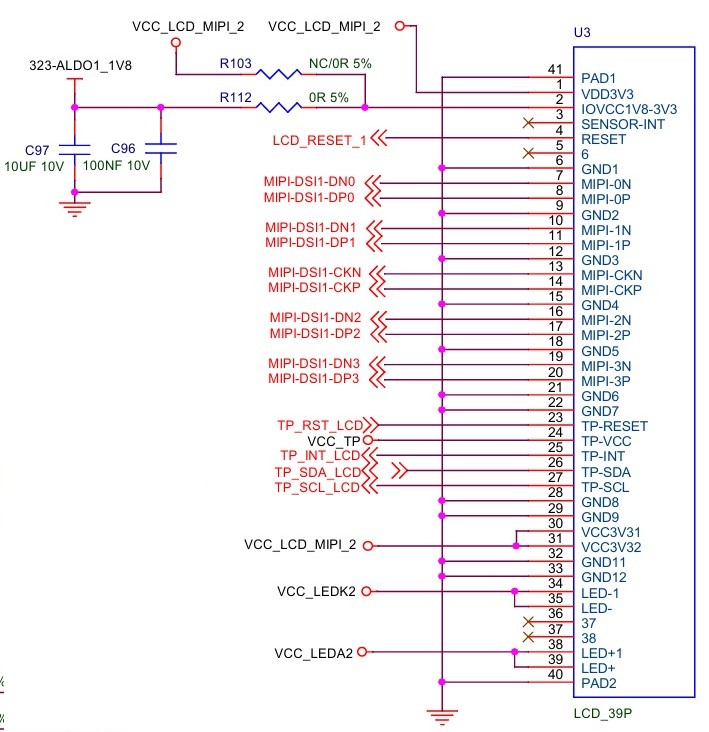

12. DSI

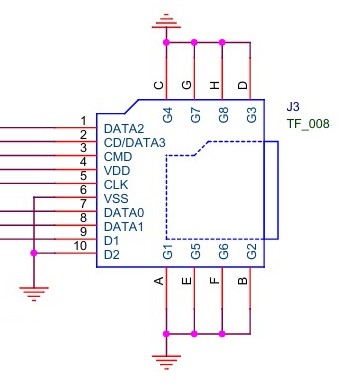

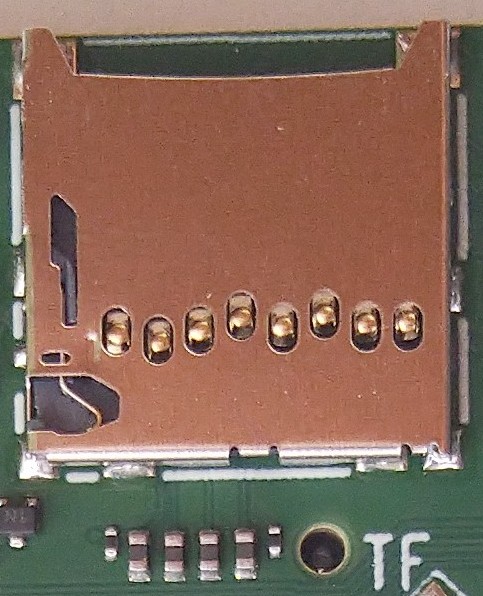

13. SD

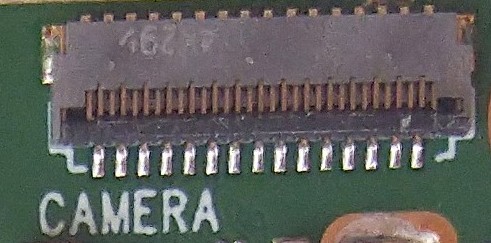

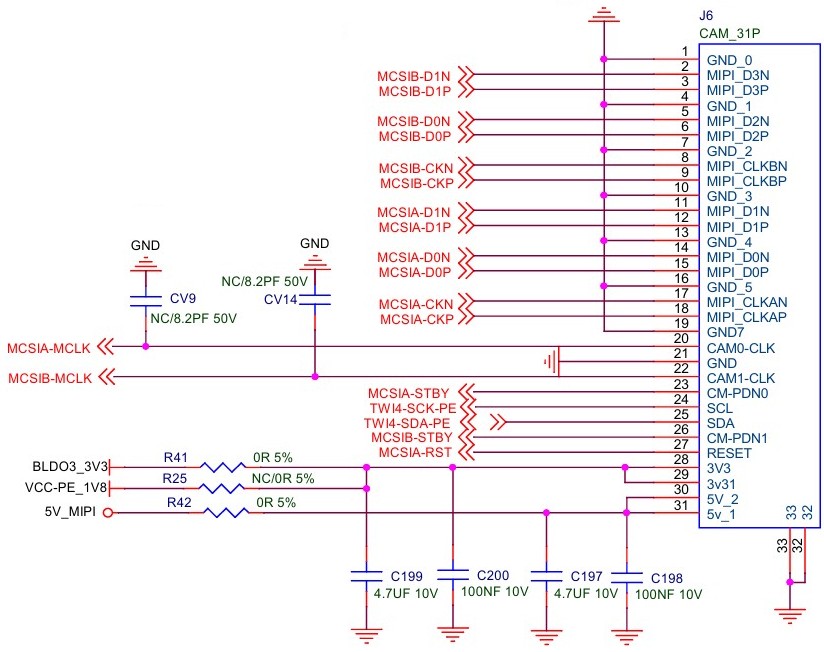

14. CSI
15. PWR

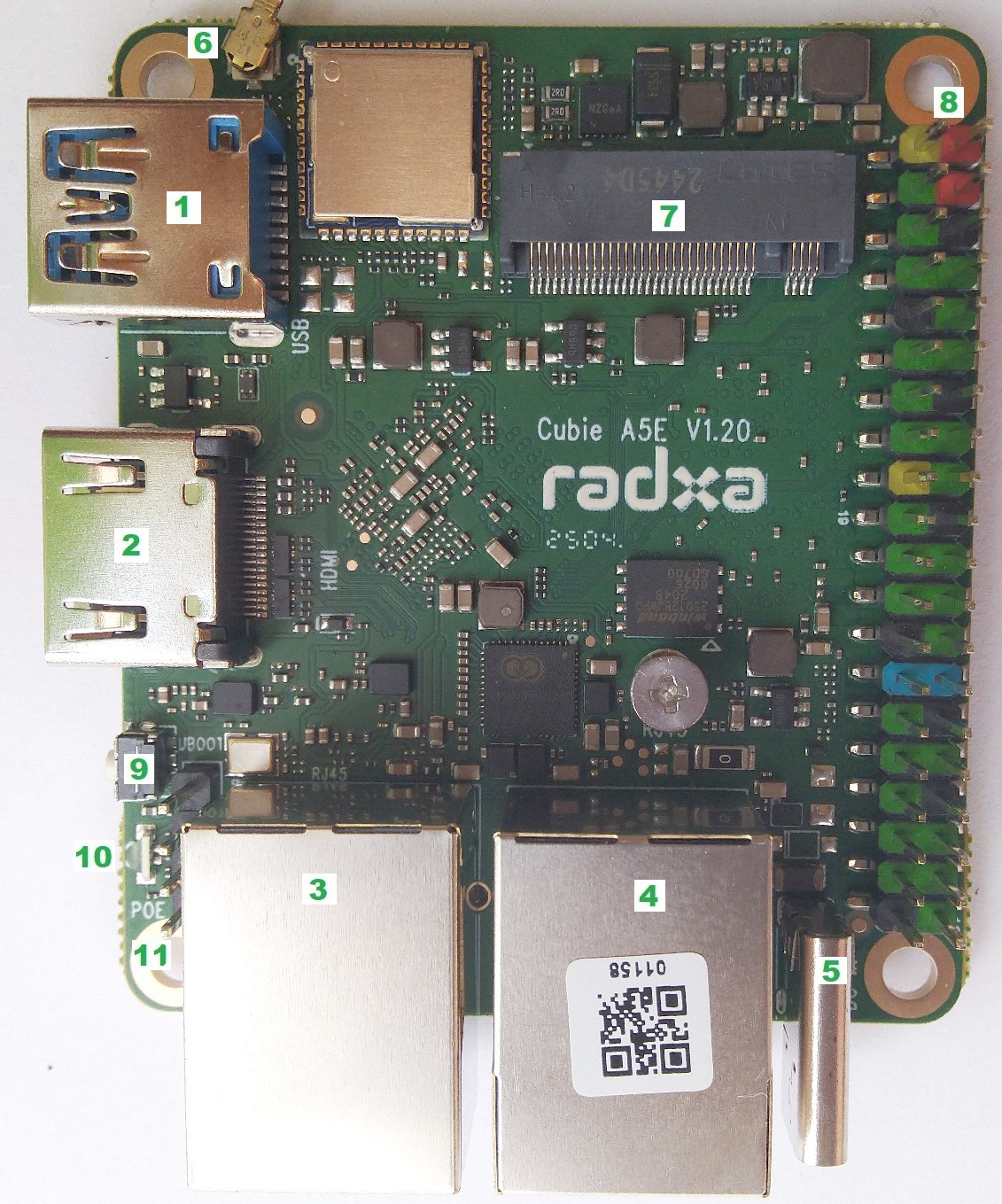

На показанных ниже фото платы цифрами отмечены порты (разъемы для внешних подключений), а также другие внешние элементы (кнопки, светодиоды и пр.). Порты на плате

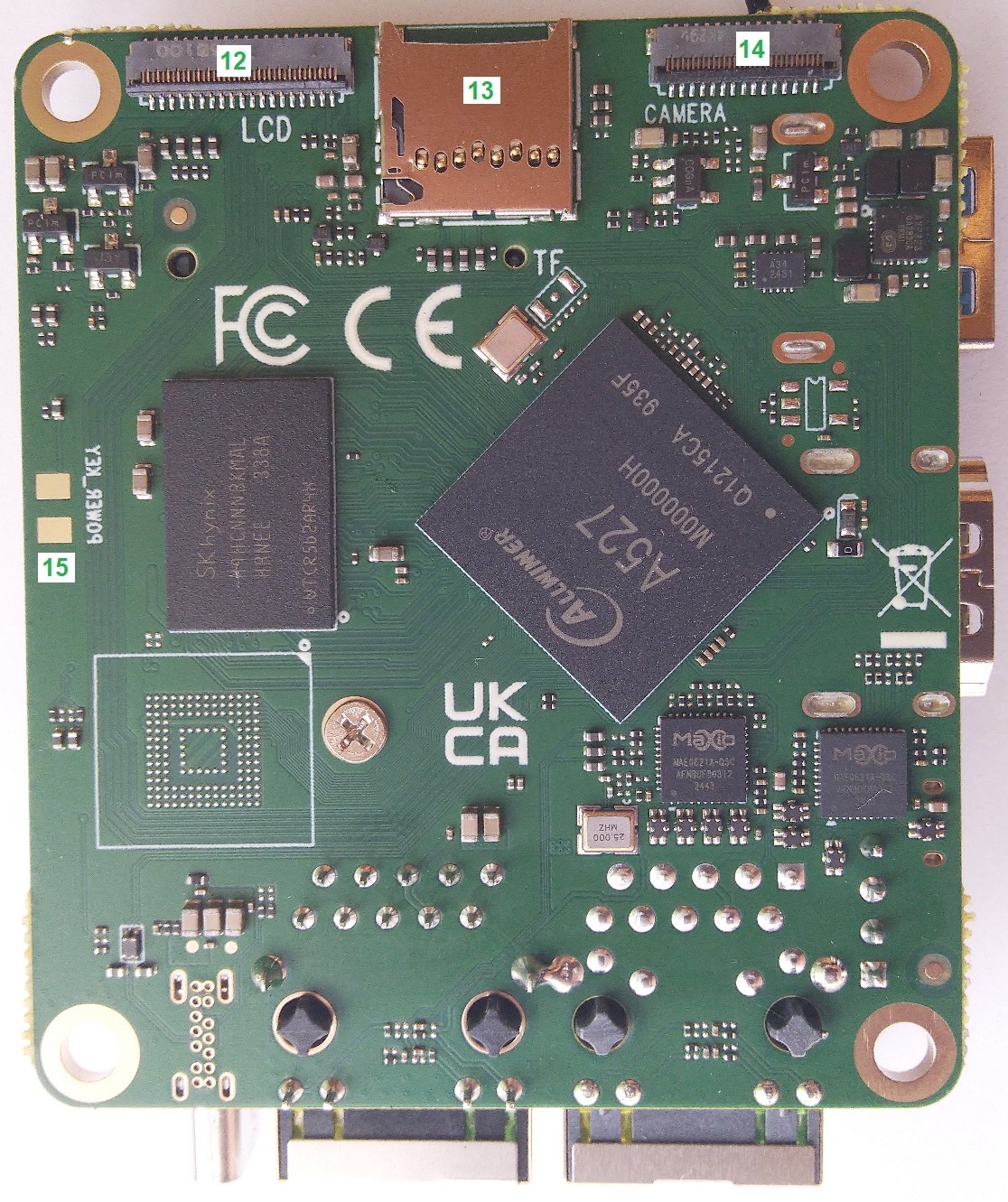

 Плата (вид снизу)

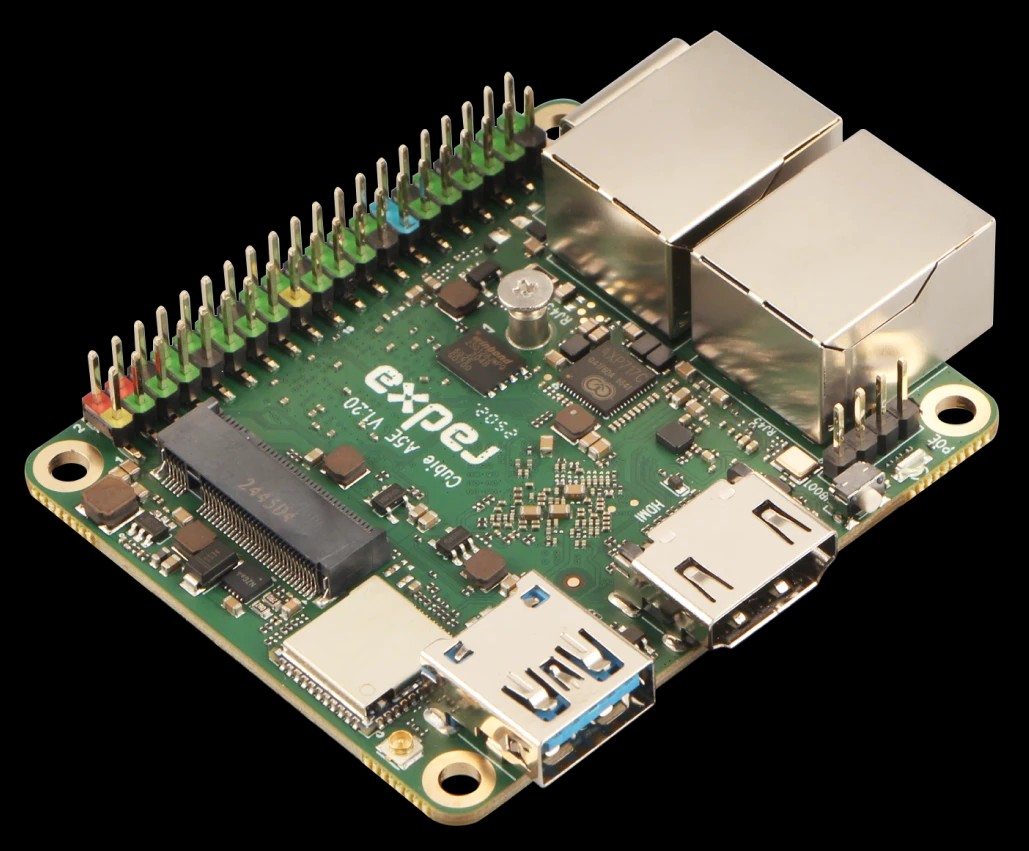

 Плата (вид сверху)

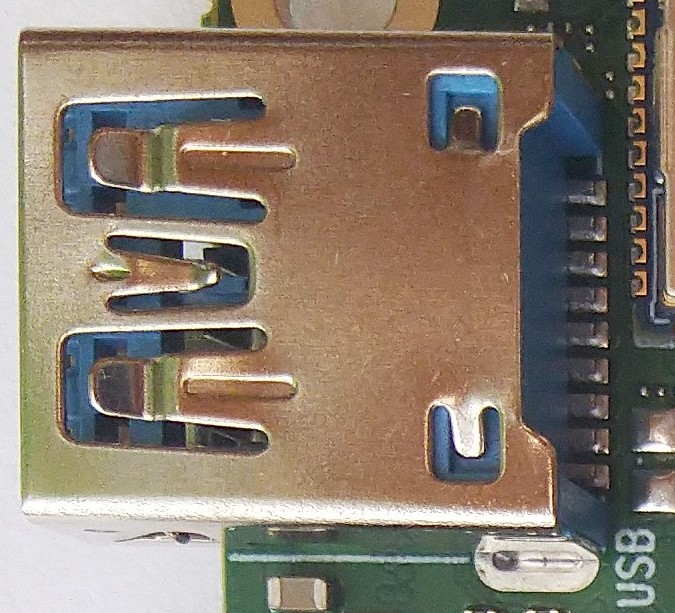

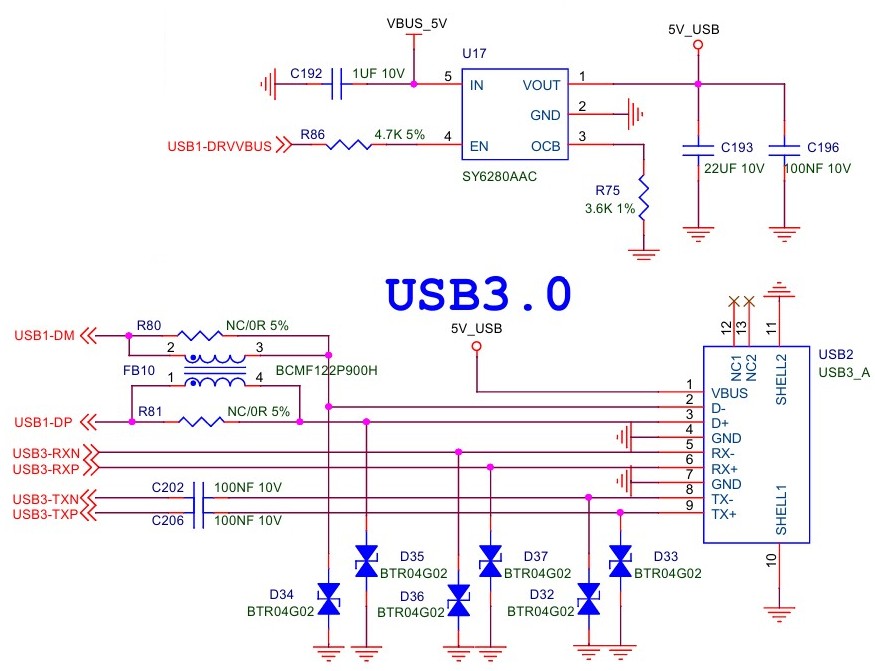

 1. Порт USB 3.0 тип A  На схеме:  Примечание. Питание на гнездо USB для защиты от перегрузки и КЗ подается через коммутатор-ограничитель
тока SY6280AAC, максимальный выходной ток которого определяется номиналом резистора R75 3.6 кОм

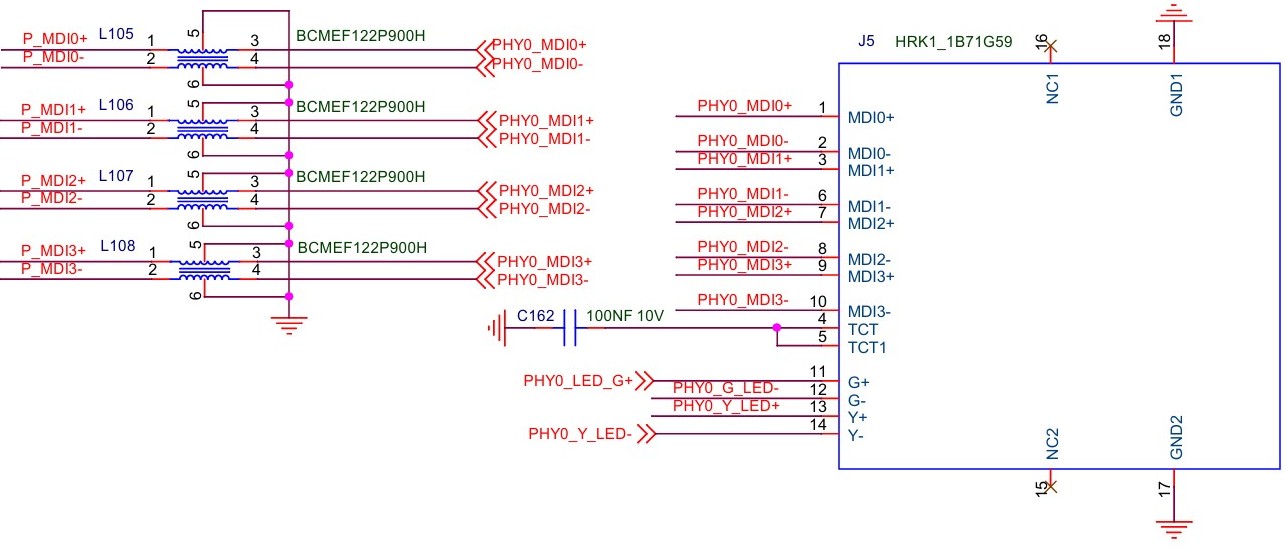

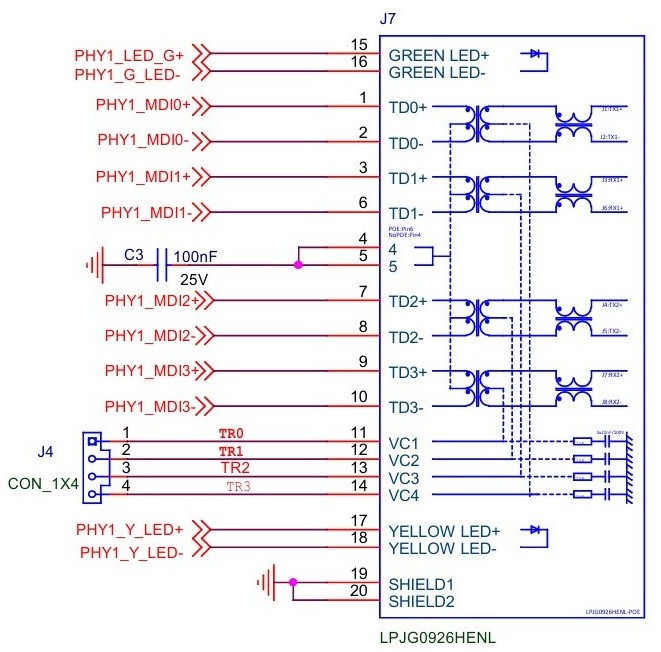

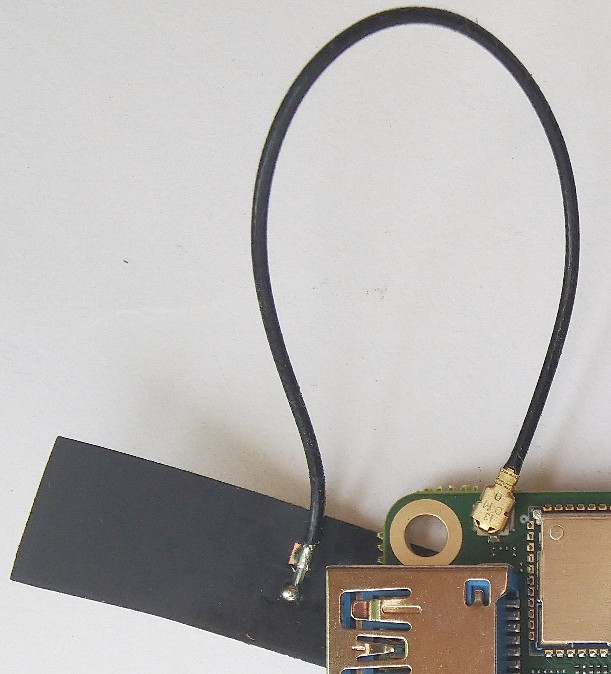

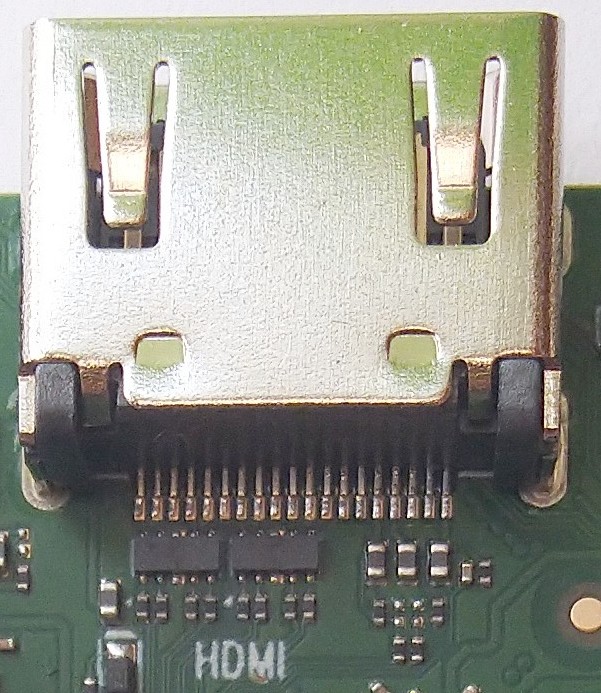

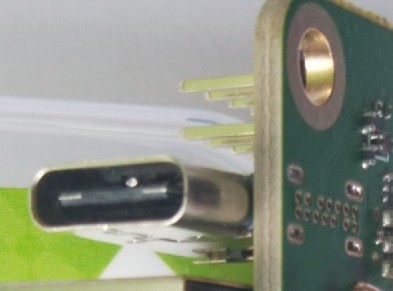

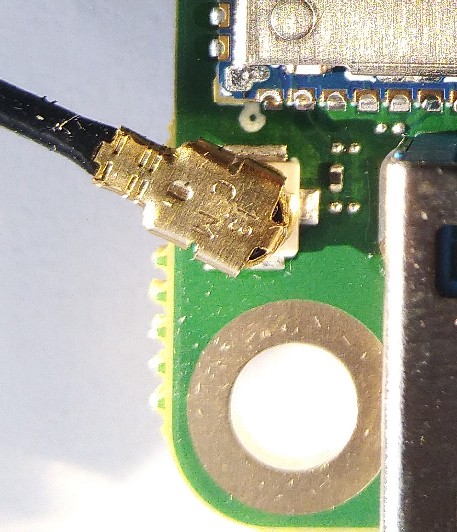

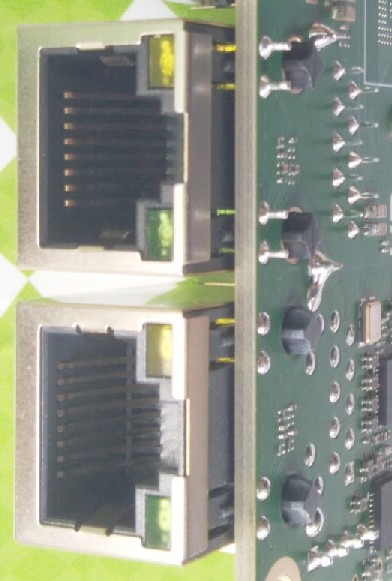

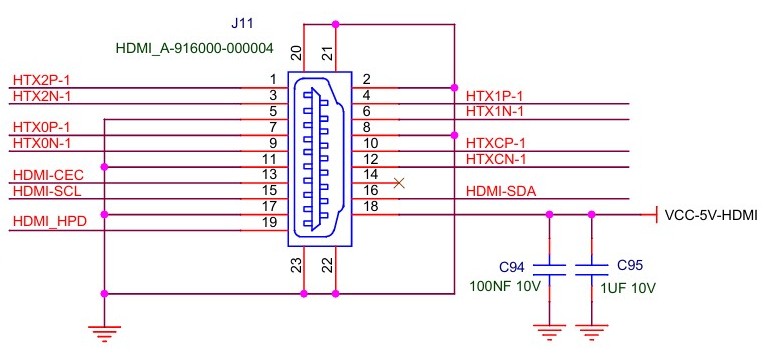

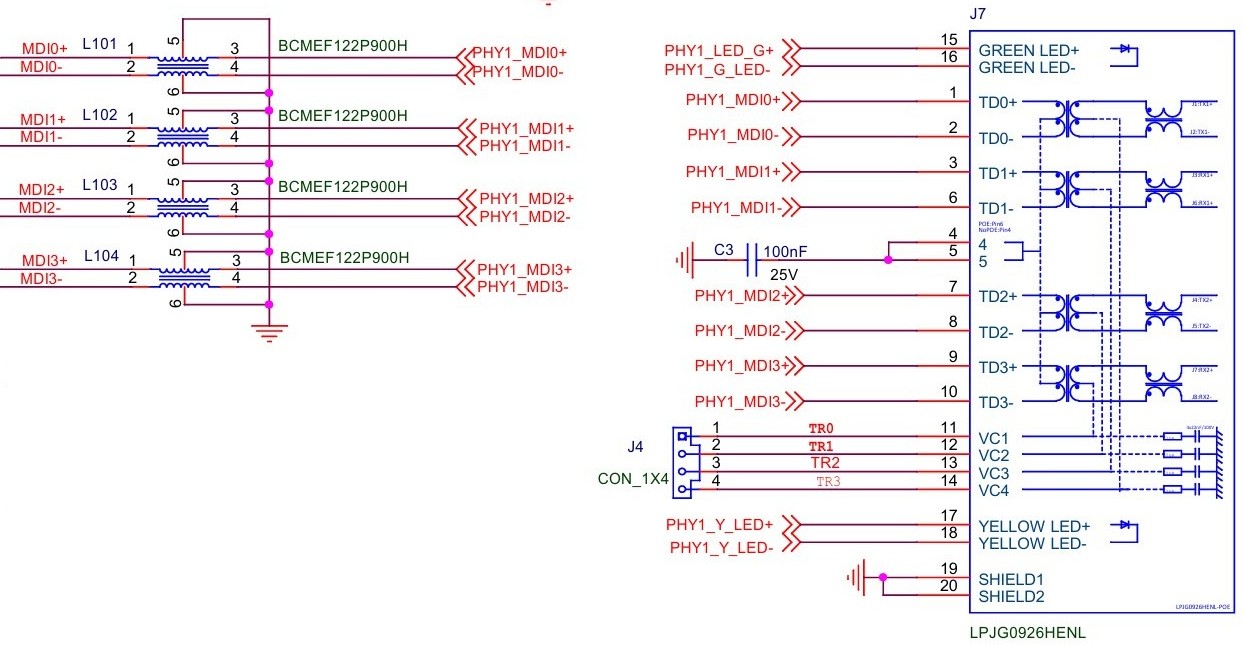

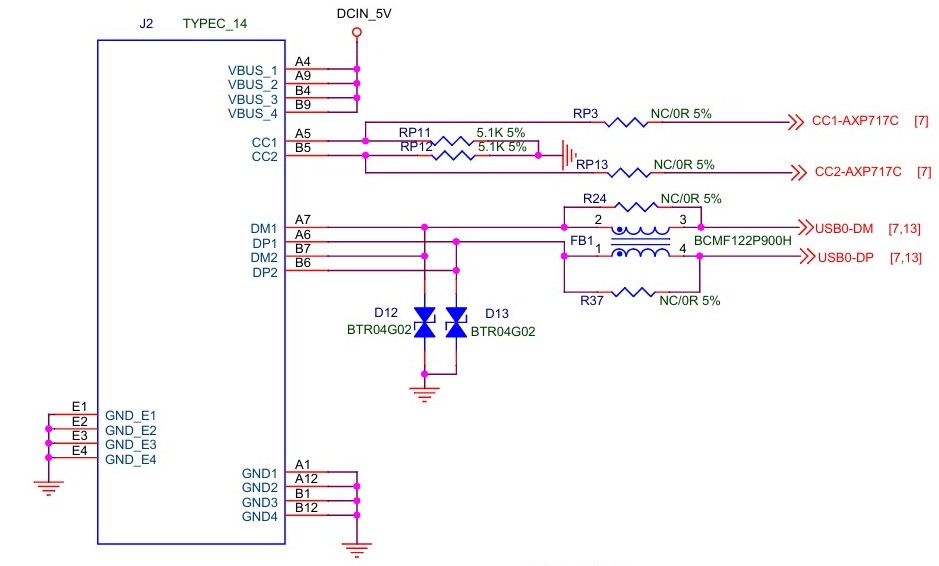

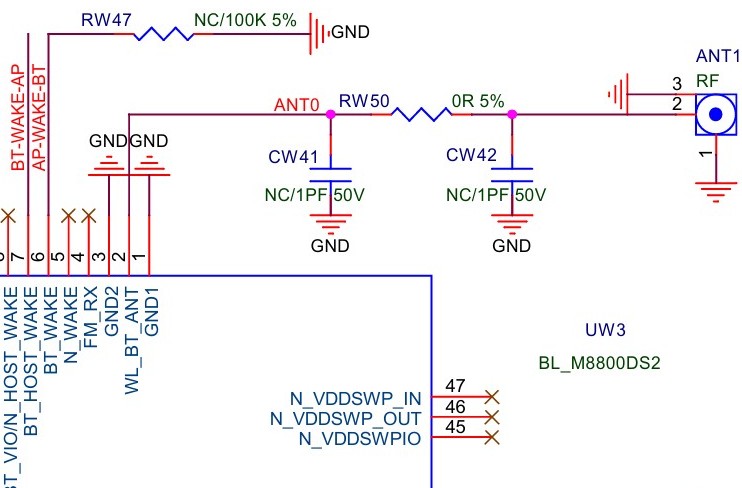

и равен 2 А Лист схемы: Схема Radxa Cubie A5E - л.14 2. Порт HDMI  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.16 3. Порт гигабитного Ethernet 1 (с поддержкой PoE)  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.12 4. Порт гигабитного Ethernet 0 На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.13 Примечание. На реальной плате оба гнезда Ethernet одинаковы, вероятно Ethernet 0 имеет гнездо LPJG0926HENL, аналогичное Ethernet 1 (со встроенными трансформаторами). При этом показанные на схеме внешние трансформаторы на реальной плате отстутствуют. 5. Порт USB тип C Основное назначение порта Type C - питание платы. Кроме того, он может быть использован в качестве порта USB-OTG (как USB0). В этом случае питание +5В от БП нужно подавать на контакты 2 (или 4) 40-контактный разъема, которые накоротко соединены с соответствующими контактами Type C.  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.18 6. Разъем для подключения внешней антенны WiFi+BT  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.10 Примечание. В комплекте с платой присутствует готовая антенна с кабелем, представляющая собой кусочек фольги, наклеенный на полоску тонкого картона. Разумеется, имеет смысл заменить её на настоящую антенну с кабелем.  7. Разъем M.2 для подключения NVMe SSD 2230 На этом порту реализован интерфейс PCIe 2.0 (PCI - Peripheral component interconnect) для подключения

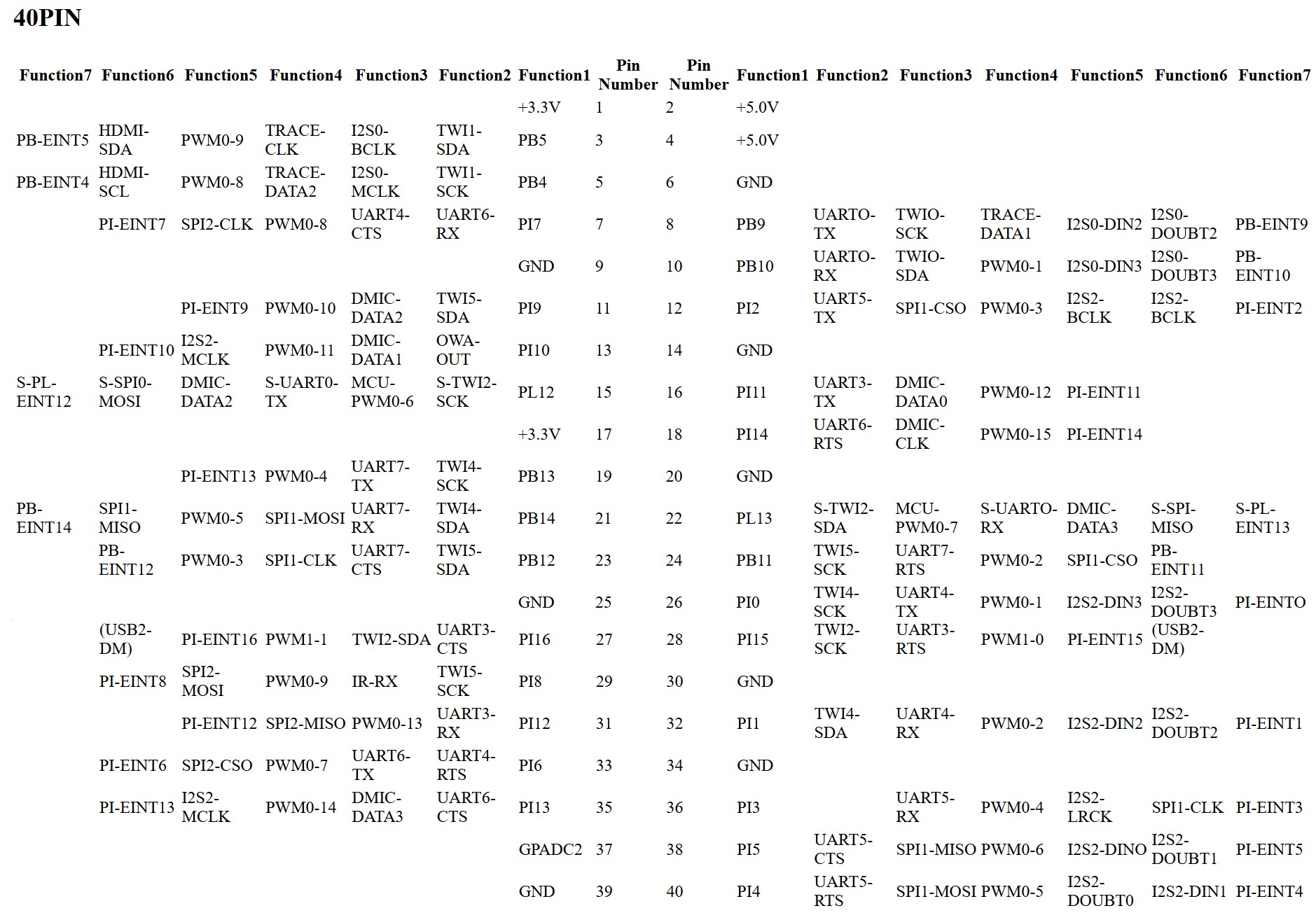

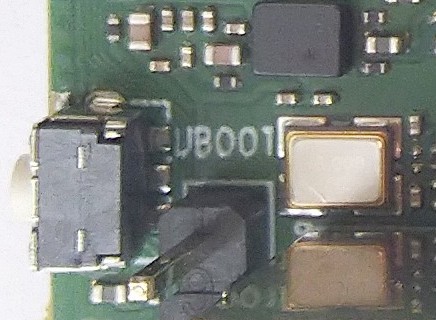

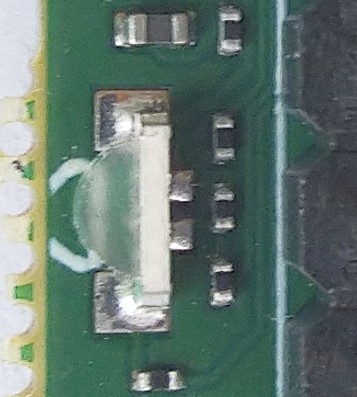

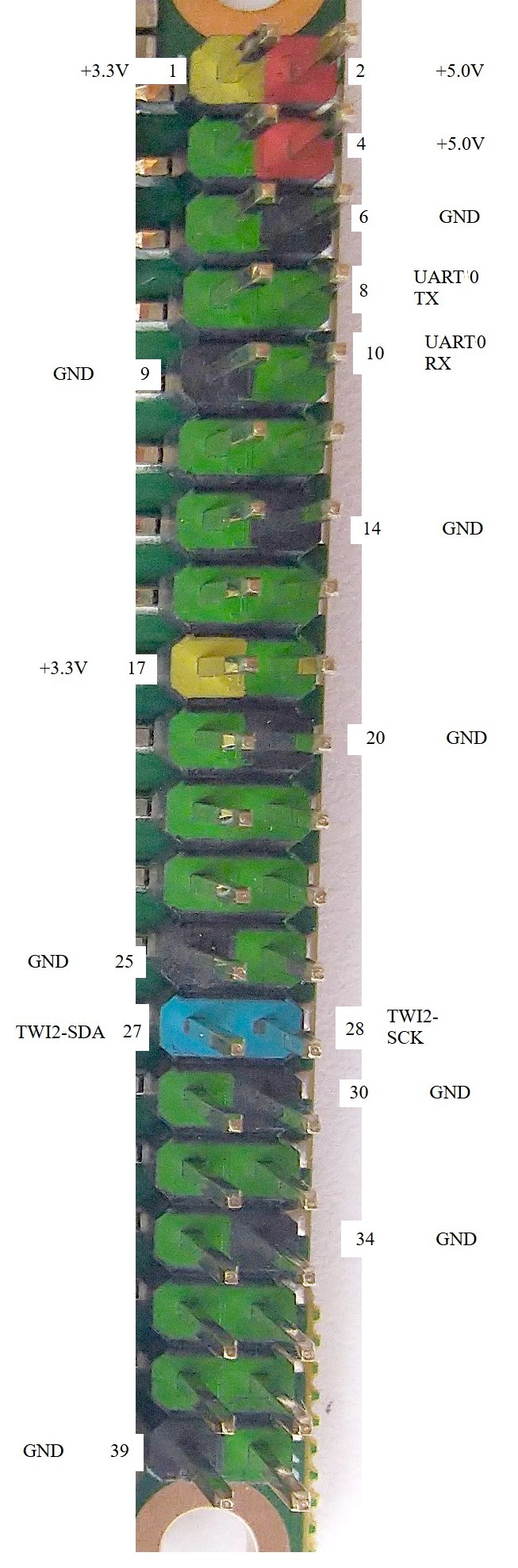

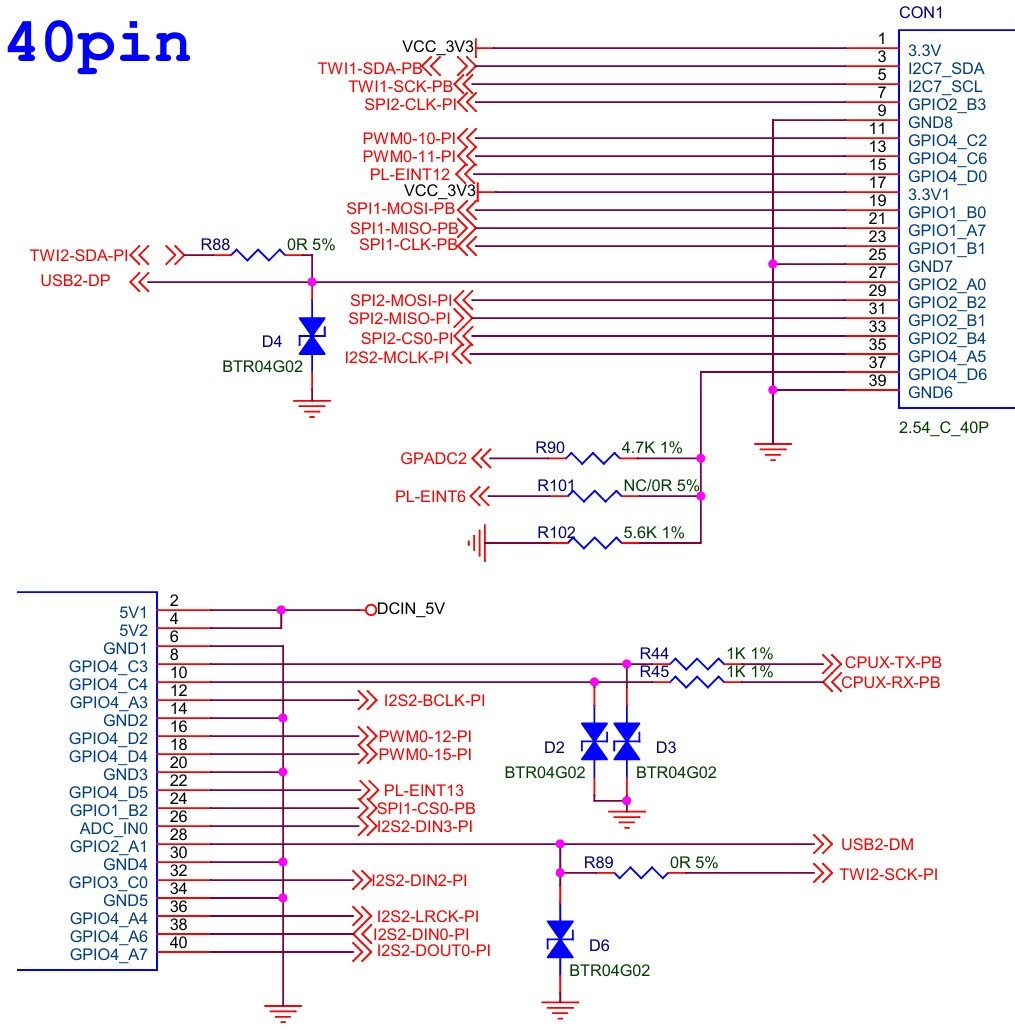

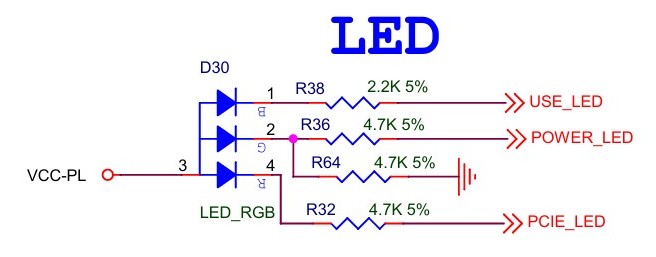

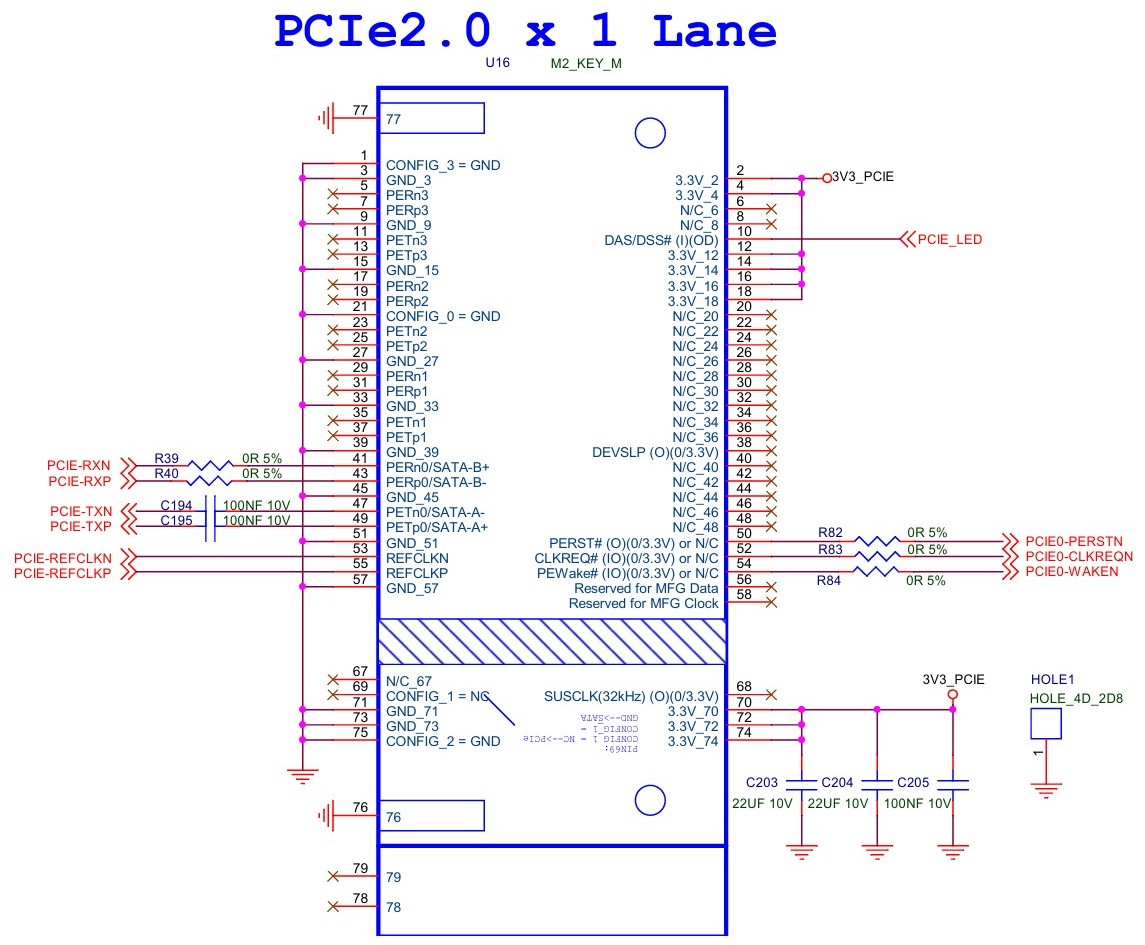

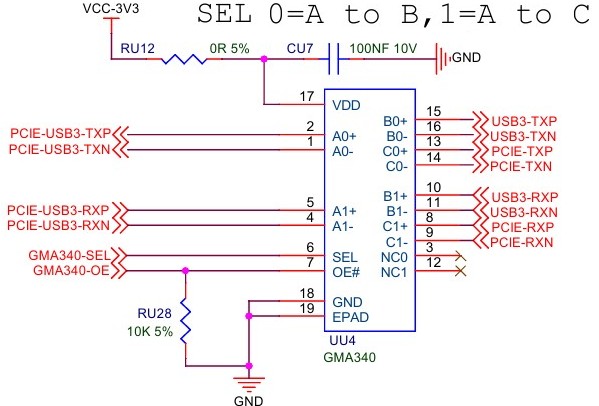

поддерживающих его устройств, например, SSD-диска.  На схеме:  Внимание. Порт NVMe M.2 подключен к выходам SoC через мультиплексер GMA340  Лист схемы: Схема Radxa Cubie A5E - л.14 8. 40-контактный разъем (GPIO, питание, UART)  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.19 Назначение контактов:  Примечание. Контакты гребенки поддерживают "цветную дифференциацию штанов": Внимание. Не обозначены цветом, но важные контакты 8 и 10 - это отладочный порт UART 0, к которому подключается внешний терминал (например, MobaXTerm) через переходник USB-TTL.  9. Кнопка FEL При нажатии на кнопку FEL через резистор 22 Ом потенциал земли (GND) подается на одноименный вход FEL SoC A527. Если эта кнопка удерживается нажатой в момент подачи питания, то запускается микропрограмма из ПЗУ (BROM) процессора. При этом процессор переходит в режим работы FEL-FEX, в котором он начинает принимать FEX-команды от внешнего ПК по интерфейсу USB-OTG (т.е. через порт Type C).  На схеме:   Лист схемы: Схема Radxa Cubie A5E - л.19 10. Светодиод В общем корпусе расположены три светодиода (в скобках - обозначение сигналов на схеме): DAS - Device Activity Signal - Сигнал активности устройства DSS - Disable Staggered Spinup - Запретить ступенчатую раскрутку (термин относится к ситуации с несколькими жесткими дисками). При загрузке Linux сначала (на этапе U-Boot) включается на постоянное свечение зеленый светодиод, а после загрузки ядра начинает мигать синий светодиод, как признак нормальной загрузки системы. При передаче данных через интерфейc PCIE (например, запись на SSD) включается красный светодиод.  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.19 11. Разъем PoE  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.12 ВНИМАНИЕ ! Для питания платы по сети требуется подключение к разъему PoE дополнительной платы расширения Radxa 20W PoE+ HAT, которая выглядит так (в левом верхнем углу - 4-х контактное гнездо PoE) :  Подробности про плату расширения: Подключение платы расширения 12. MIPI DSI (разъем для подключения LCD-дисплея)  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.15 Примечание. На схеме элементы под обозначением LCD_TP и цепи с префиксом TP_ относятся к дисплею с тачскрином. TP - аббревиатура от Touch Panel (Сенсорная панель) 13. Слот (гнездо) микро-SD карты  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.13 14. MIPI CSI (разъем для подключения камеры)  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.15 15. Контакты для кнопки включения питания Замыкание этих двух конактных площадок (или нажатие подключенной к ним кнопки) подает низкий уровень (потенциал земли GND) на вход управления включением контроллера питания (PMU) AXP 717C. Ссылка на даташит: Спецификация AXP717  На схеме:  Лист схемы: Схема Radxa Cubie A5E - л.15 Примечание. В дереве устройств имеется узел, описывающий контроллер питания AXP 717 (под именем axp2202):
pmu@34 {
compatible = "x-powers,axp2202";
.....
powerkey@0 {
status = "okay";
compatible = "x-powers,axp2101-pek";
pmu_powkey_off_time = <0x00001770>;
pmu_powkey_off_func = <0x00000000>;
pmu_powkey_off_en = <0x00000001>;
pmu_powkey_long_time = <0x000005dc>;
pmu_powkey_on_time = <0x00000200>;
wakeup_rising;
wakeup_falling;
phandle = <0x000001a6>;
};
};

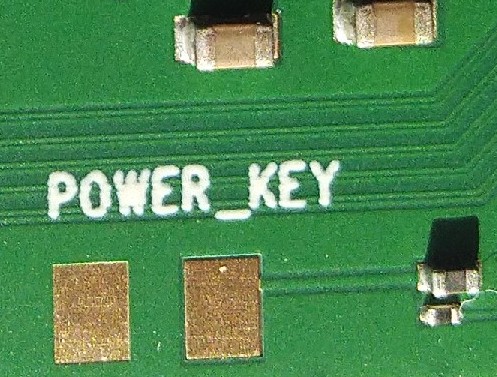

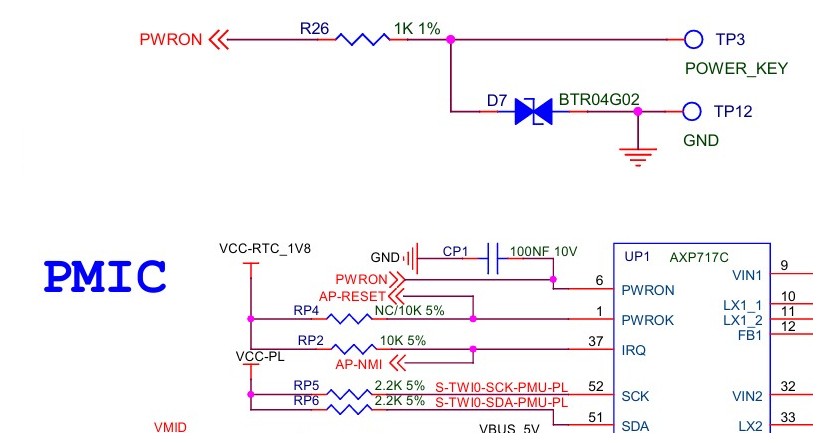

Здесь заданы времена удержания кнопки POWERON: Таким образом, для выключения питания необходимо удерживать кнопку не менее 6 сек(длинное нажатие), а для обратного включения - не менее 0.5 сек (короткое нажатие). В спецификации AXP717C есть таблица значений битов регистра REG26: Bit Description R/W Reset Default 5:4 IRQ LEVEL configuration 00:1s 01:1.5s 10:2s 11:2.5s Default = 01 1.5s 3:2 OFF LEVEL configuration 00:4s 01:6s 10:8s 11:10s Default = 01 6s 1:0 ON LEVEL configuration 00:128ms 01:512ms 10:1s 11:2s Default = 10 1s Из которой следует, что параметр pmu_powkey_long_time = 1.5 сек - это значение IRQ LEVEL, т.е. формирование IRQ (сигнал AP-NMI для SoC на принципиальной схеме). Выход IRQ AXP717 - Контакт IRQ отправляет хосту сигнал низкого уровня для сообщения о состоянии устройства и неисправности. |
 |
