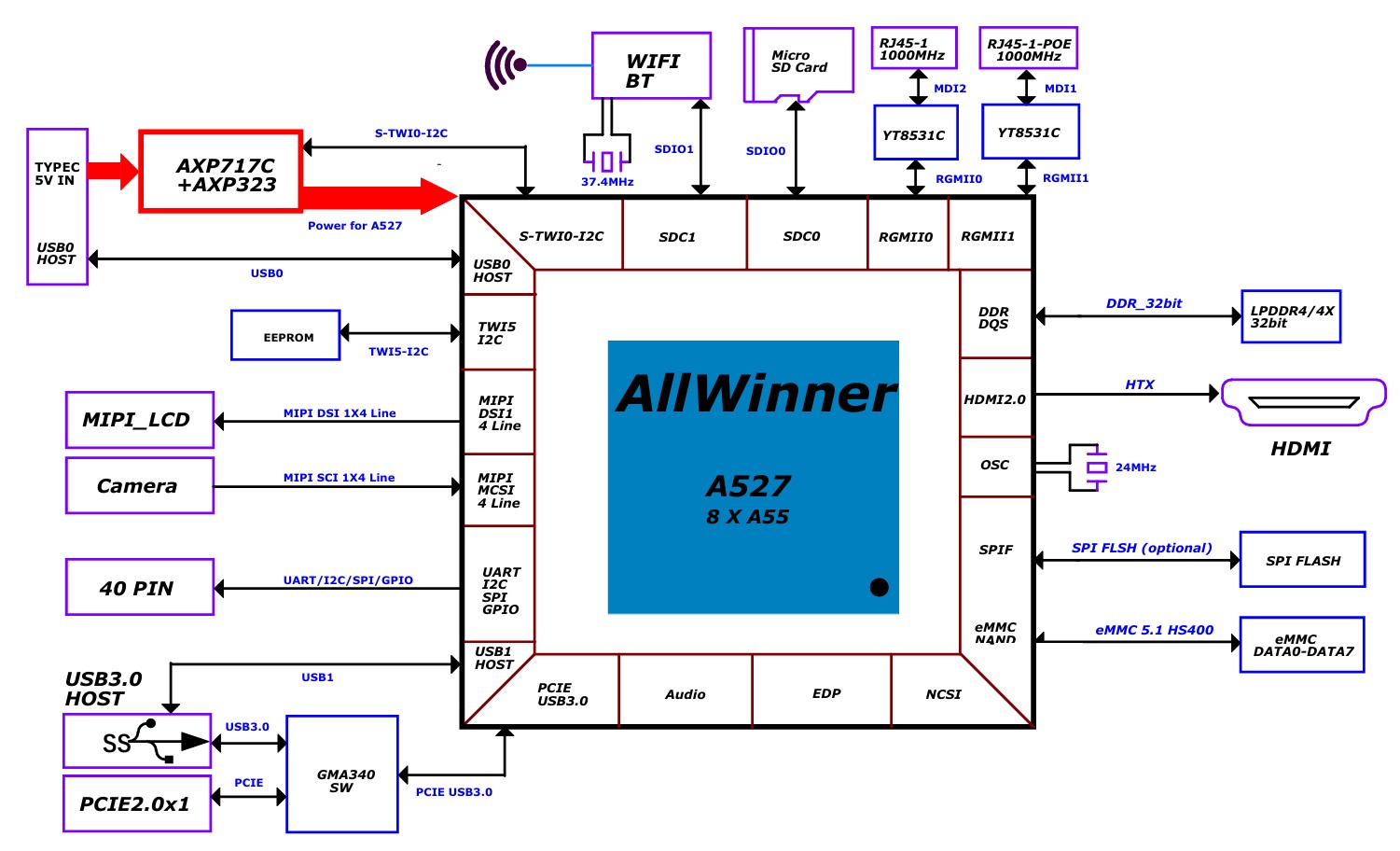

Лист 3 - Block_Diagram - Блок-схема Лист 4 - A527_SYS/POWER/GND - A527: питание, кварц, система Лист 5 - A527_GPIO1 - A527: интерфейс ввода/вывода GPIO1 Лист 6 - A527_GPIO2 - A527: интерфейс ввода/вывода GPIO2 Лист 7 - A527_Analog&High-speed - A527: аудио входы-выходы, АЦП, USB, PCIE Лист 8 - A527_LPDDR4/4X - A527: память LPDDR4 Лист 9 - EMMC - Встроенная флеш-память (EMMC) Лист 10 - WIFI/BT - Модуль WiFi + Bluetooth Лист 11 - TF/EEPROM - Слот SD-карты, последовательное ППЗУ (SPI NOR) Лист 12 - ETHERNET_1_POE - Ethernet1 (+POE) Лист 13 - ETHERNET_0 - Ethernet0 Лист 14 - USB/PCIE - USB 3.0, PCIE (слот SSD M2) Лист 15 - MIPI CSI/DSI - Интерфейсы камеры (MIPI CSI) и LCD-дисплея (MIPI DSI) Лист 16 - HDMI OUT - Интерфейс HDMI Лист 17 - POWER-AXP717C+AXP323 - Контроллеры питания (PMU) AXP717 и AXP323 Лист 18 - DC_IN - Вход питания (Type C), защита от перенапряжения (OVP) Лист 19 - HOLE/LED/KEY/40PIN - 40-контактный разъем, кнопки, светодиоды |
 |
