Одноплатный компьютер Radxa Cubie A5E
  Обзор     Элементы     Порты       Схема       SSD     Корпус     Дерево
Лист:   3     4     5       6       7     8     9     10     11     12     13     14     15     16     17     18     19
Содержимое листов схемы

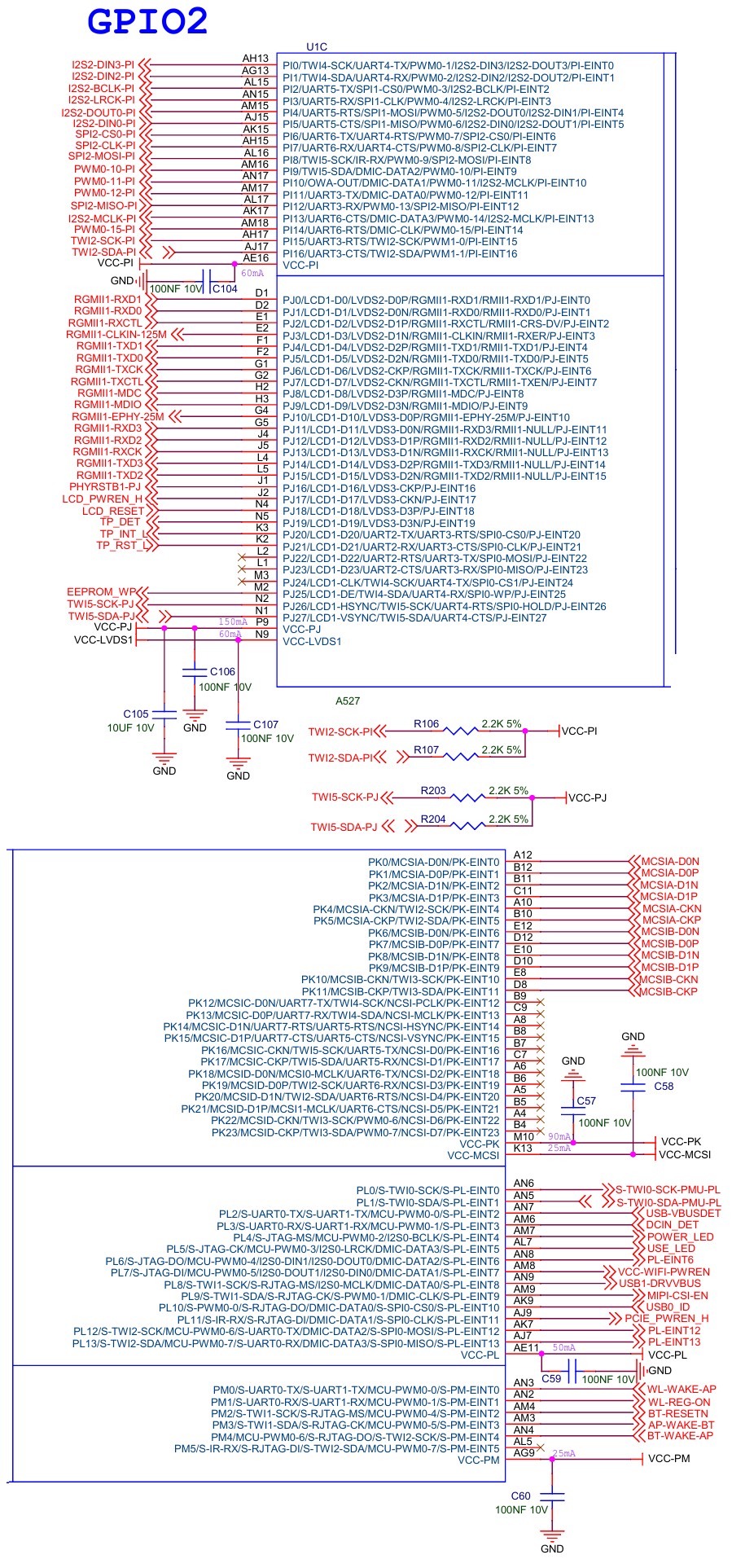

Принципиальная схема. Лист 6. A527_GPIO2
Оригинал схемы: PDF: Лист 6

   A527: интерфейс ввода/вывода GPIO2
