Одноплатный компьютер Radxa Cubie A5E
  Обзор     Элементы     Порты       Схема       SSD     Корпус     Дерево
Лист:   3     4     5     6       7       8     9     10     11     12     13     14     15     16     17     18     19
Содержимое листов схемы

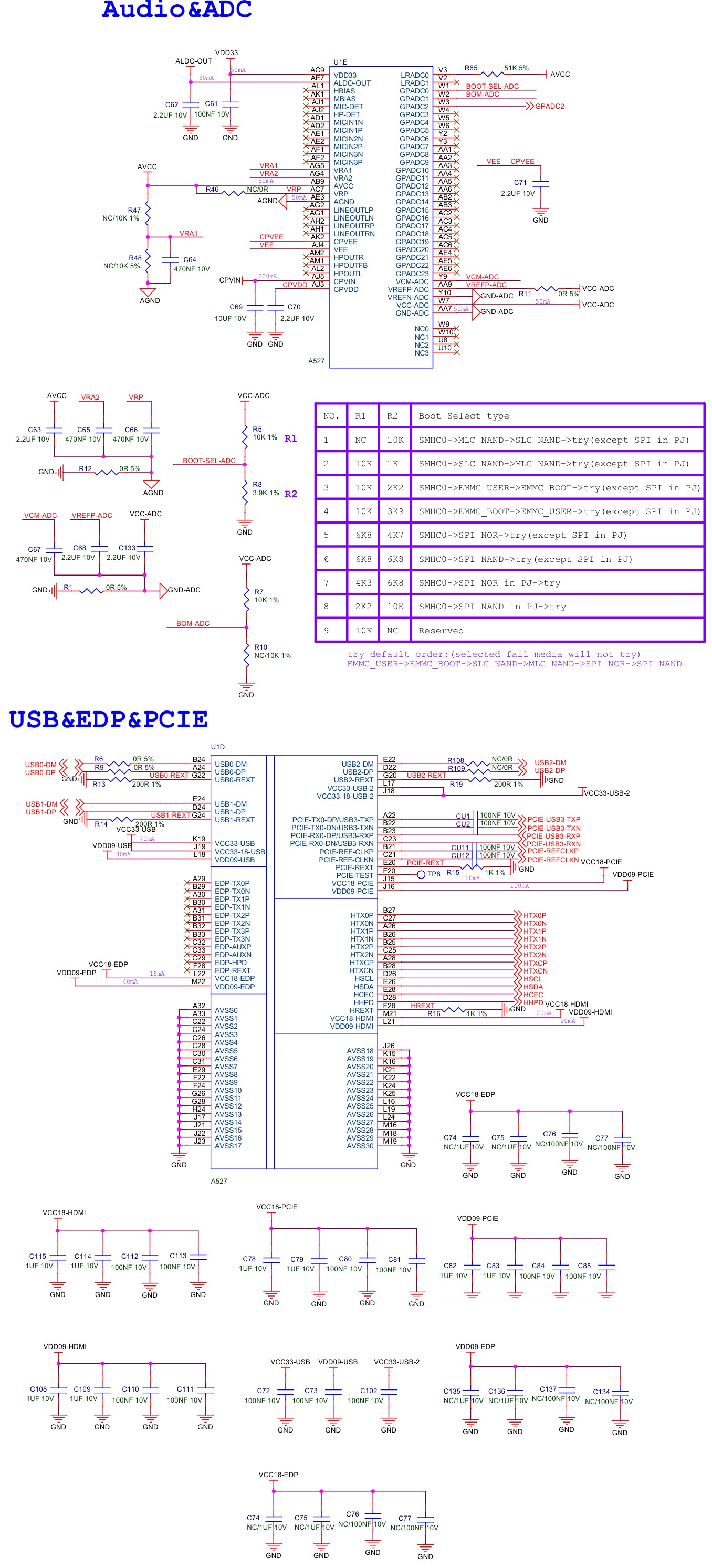

Принципиальная схема. Лист 7. A527_Analog&High-speed
Оригинал схемы: PDF: Лист 7

   A527: аудио входы-выходы, АЦП, USB, PCIE
