Содержимое листов схемы

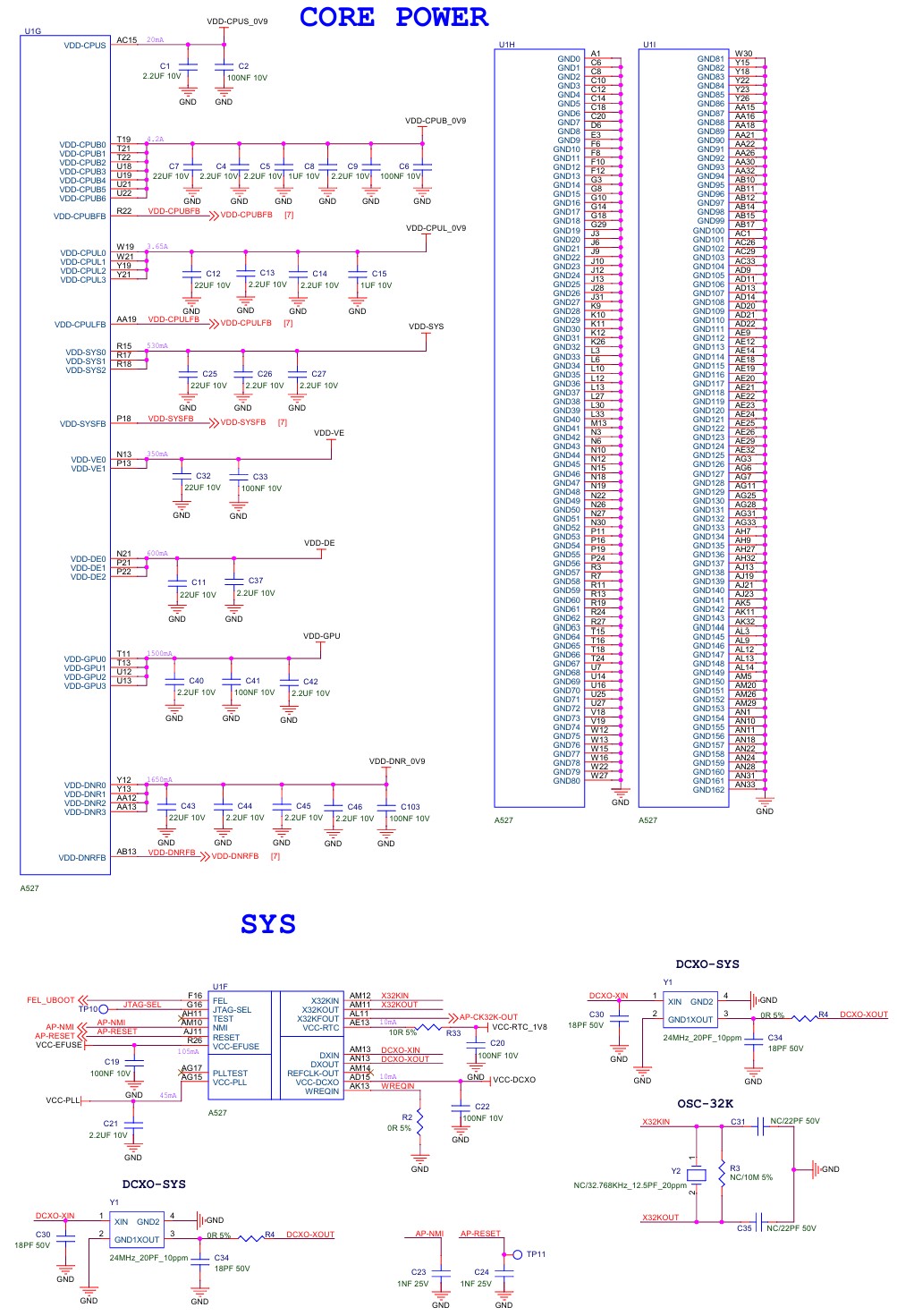

Принципиальная схема. Лист 4. A527_SYS/POWER/GND
Оригинал схемы: PDF: Лист 4

   A527: питание, кварц, система
