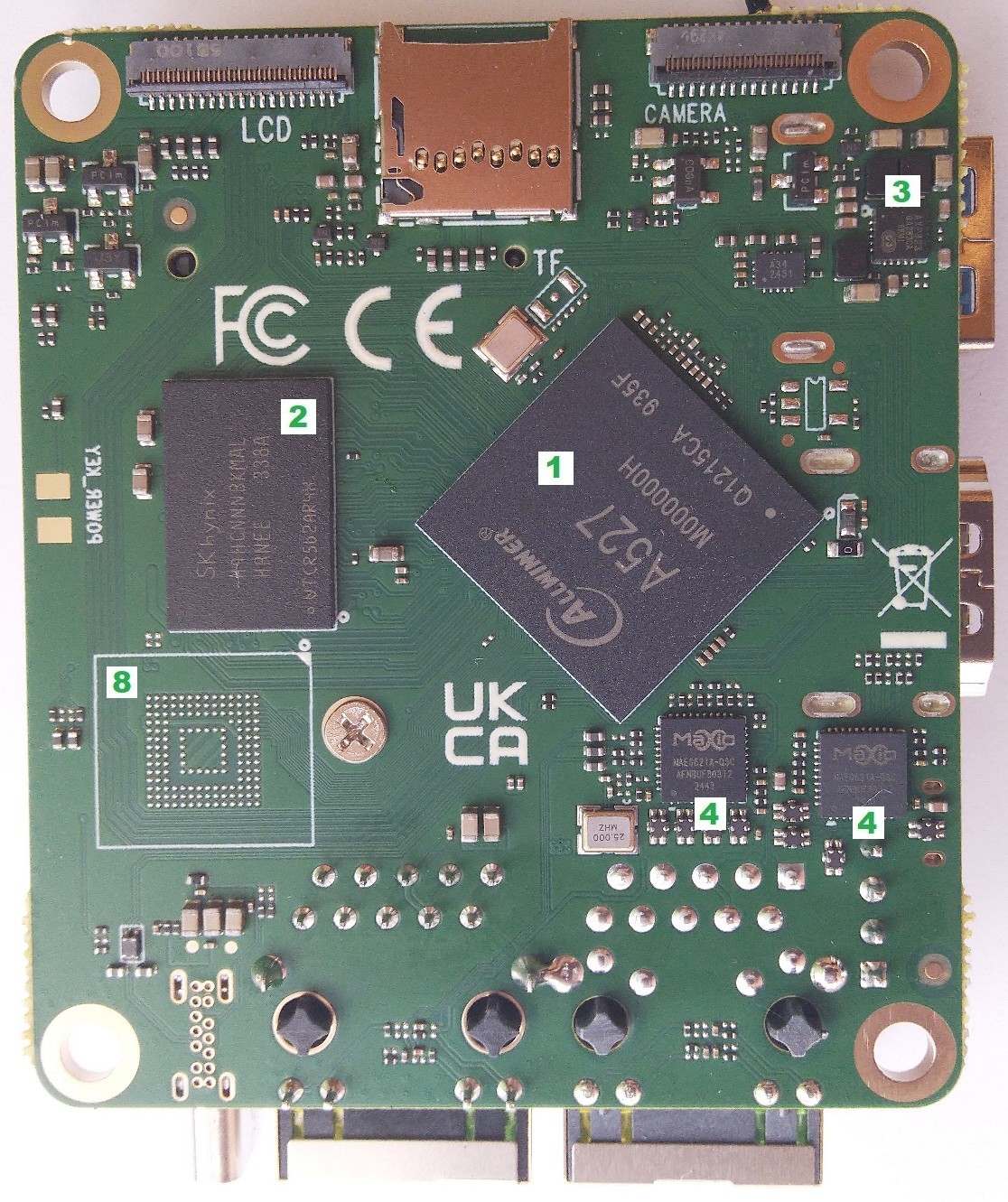

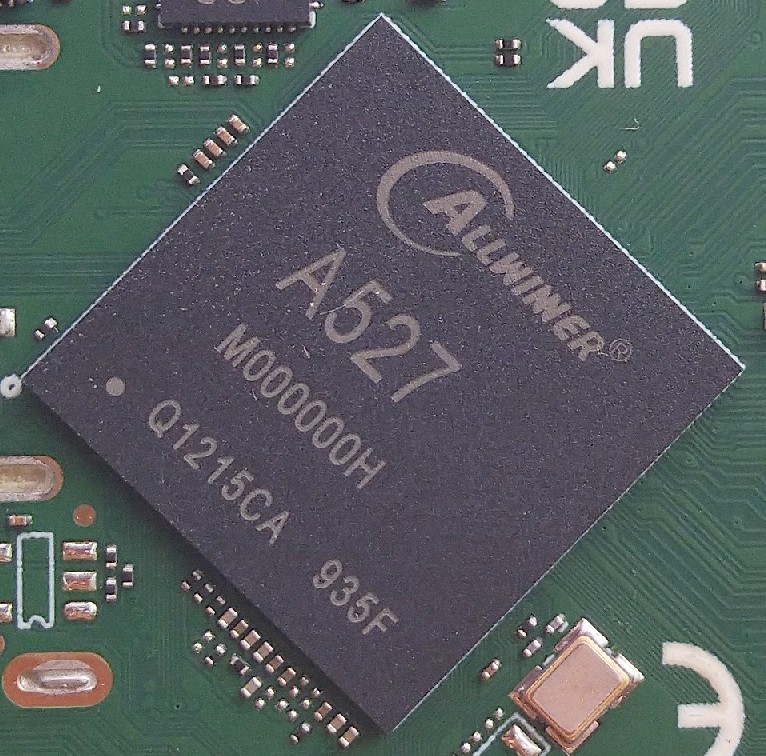

На платe ревизии V1.2 установлена микросхема с маркировкой SKhynix H9HCNNNBKMAL HR-NEE 338A Это микросхема памяти LPDDR4X емкостью 2 Гб производства компании SK Hynix (Корея).

---

Информация с сайта производителя: Skhynix LPDDR4X/4

Параметры

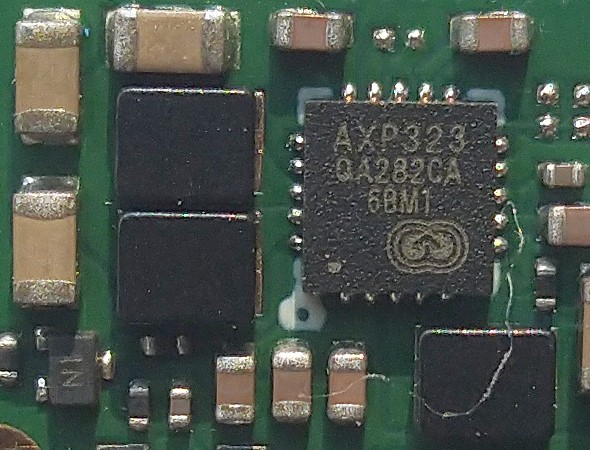

На плате установлена микросхема с обозначением AXP323 - это PMU (PMIC) производства компании X-Powers.

---

В дереве устройств PMU обозначен как AXP1530.

Выходные напряжения AXP323 (VDD-CPUBFB, VDD-DNRFB и др.) используются для питания тех компонентов SoC (ядра процессора, часы реального времени и пр.), с которых снимать питание не желательно, т.е. если есть входное напряжение от БП, то процессор в любом случае остается включен.

Ссылка на описание: Контроллер питания AXP323
(подготовлено на основе спецификации в переводе с китайского)

Фрагмент принципиальной схемы: Схема PMU

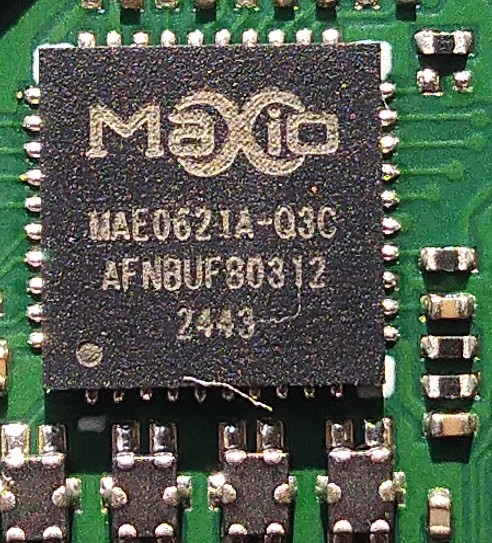

На плате установлены две микросхемы с маркировкой MAE0621A-Q3C

---

Фрагмент принципиальной схемы: Схема Ethernet

Примечание. На принципиальной схеме платы эта микросхема обозначена как YI8531C

MAE0621A - это приемопередатчик Gigabit Ethernet производства компании Maxio (Lianru Technology Co.,Ltd. Hangzhou).

MAE0621A — это однопортовый приемопередатчик Gigabit Ethernet с высокой степенью интеграции, соответствующий стандарту IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T.

Подключенный рез стандартный интерфейс RGMIGI, он обеспечивает все функциональные возможности физического уровня, необходимые для отправки и получения данных по стандартным кабелям витой пары.

Основанный на передовой технологии обработки смешанных сигналов, чип реализует такие функции, как адаптивная коррекция, подавление перекрестных помех, эхоподавление, восстановление тактовой частоты и коррекция ошибок, а также обеспечивает надежную и стабильную передачу и прием данных со скоростью 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с.

Характеристики MAE0621A

Преимущества MAE0621A:

YI8531C - это другой аналог RTL8211F производства Motorcomm (Suzhou Motorcomm Co., Ltd.) Поэтому можно пользоваться приведенной ниже информацией о YT8531C, а также имеющейся на него спецификацией (даташит на MAE0621A пока найти не удалось).

YT8531C - это трансивер Ethernet с высокой степенью интеграции, соответствующий стандартам 10BASE-Te, 100BASE-TX и 1000BASE-T IEEE 802.3. Он обеспечивает все необходимые функции физического уровня для передачи и приема пакетов Ethernet по кабелю CAT.5E UTP.

YT8531(D)(P) использует современную технологию DSP и аналоговый интерфейс (AFE) для обеспечения высокоскоростной передачи и приема данных по кабелю UTP. В YT8531(D)(P) реализованы такие функции, как обнаружение кроссовера и автокоррекция, коррекция полярности, адаптивное выравнивание, подавление перекрестных помех, эхоподавление, восстановление синхронизации и коррекция ошибок для обеспечения надежных возможностей передачи и приема на скорости 10 Мбит/с. , 100 Мбит/с или 1000 Мбит/с.

Передача данных между MAC и PHY осуществляется через уменьшенный гигабитный независимый от среды интерфейс (RGMII) для 1000BASE-T, 100BASE-TX и 10BASE-Te. YT8531(D)(P) поддерживает различные сигнальные напряжения RGMII, включая 3,3 В, 2,5 В и 1,8 В.

YT8531(D)(P) оснащен собственной функцией Motorcomm под названием LRE100-4, которая позволяет устройству автоматически согласовывать и подключаться к партнерам по связи, совместимым с LRE100-4, в приложениях с увеличенным радиусом действия кабеля до 400 метров при скорости 100 Мбит/с через кабель CAT 5Е.

Ссылка на спецификацию: YI8531 Datasheet

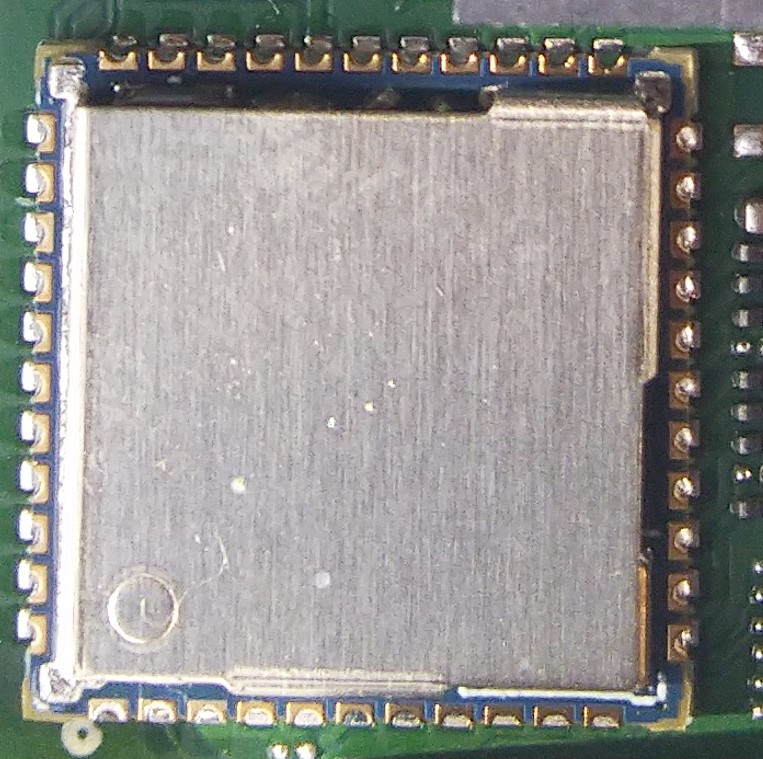

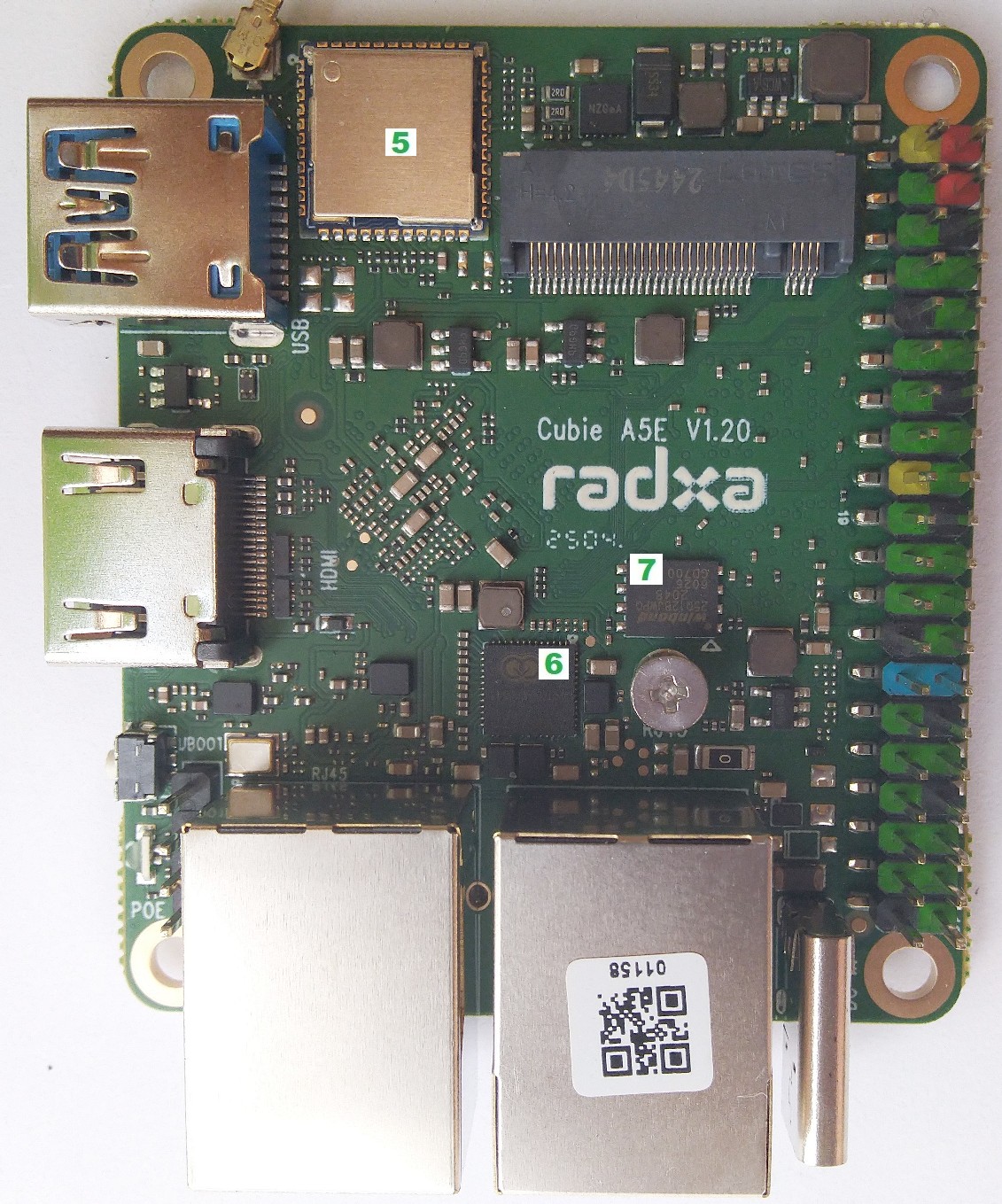

На плате установлена гибридная микросхема без маркировки, которая на принципиальной схеме обозначена как BL-M8800DS2.

Это гибридная микросхема производства компании LB-Link (Shenzhen Bilian Electronics Co.,Ltd.)

---

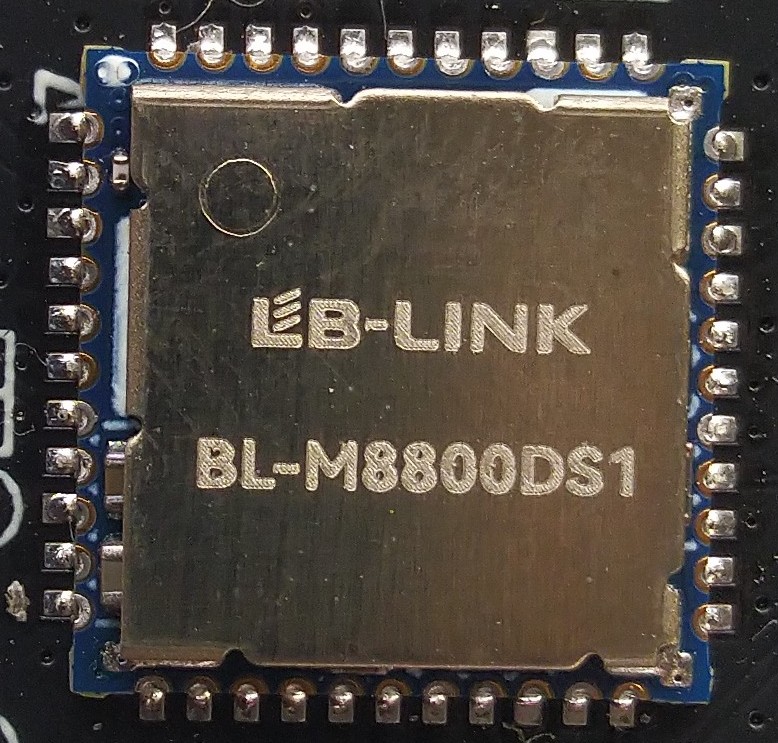

Ниже на фото - аналогичный модуль с маркировкой BL-M8800DS1 на плате родственного ТВ-бокса

---

Ссылка на спецификацию: BL-M8800DS1 Datasheet

Сайт производителя: Информация на сайте производителя

Фрагмент принципиальной схемы: Схема WiFi+BT

Примечание. Эти две версии модуля отличаются параметрами Bluethose:

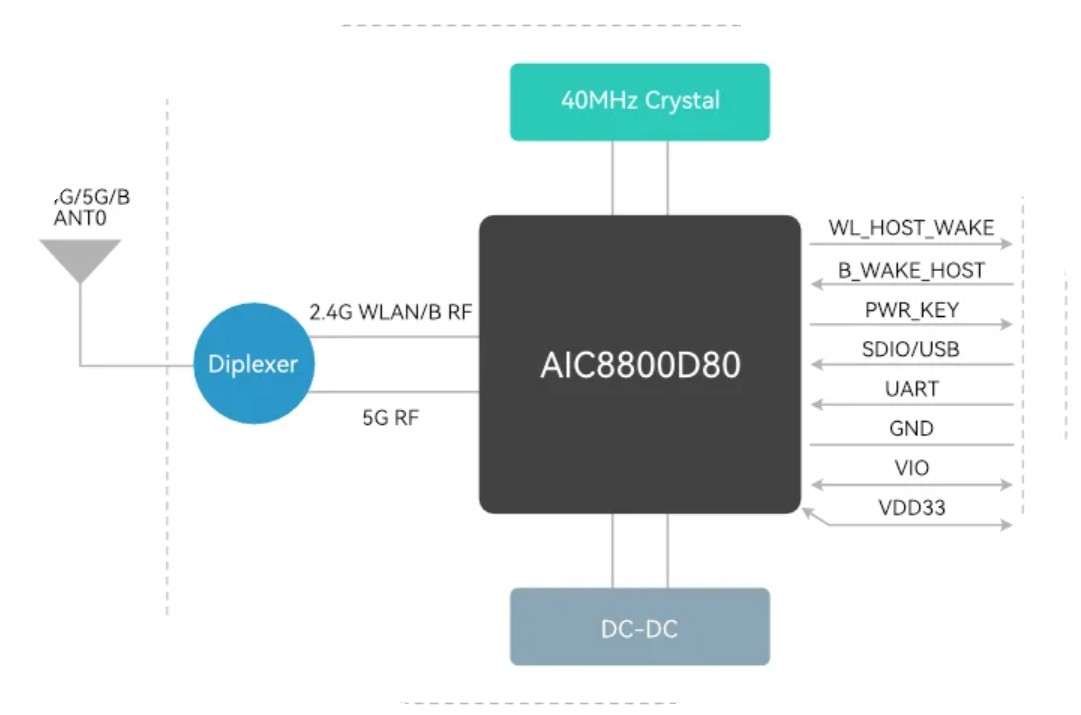

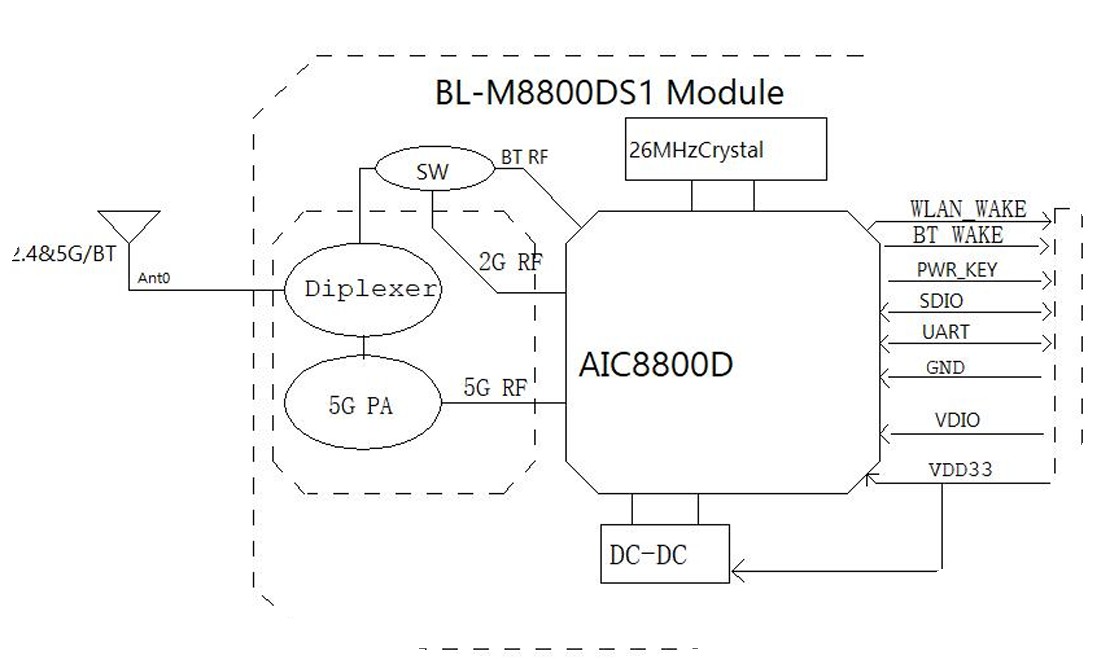

Блок-схема модуля DS1:

---

Блок-схема модуля DS2:

---

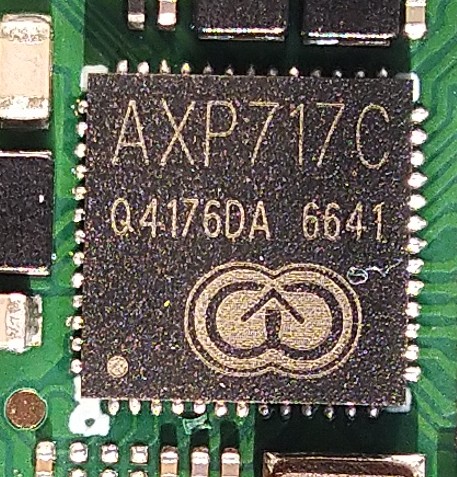

На плате установлена микросхема с обозначением AXP717C - это PMU (PMIC) производства компании X-Powers.

---

Ссылка на спецификацию: PMU AXP717 Datasheet

В дереве устройств этот PMU обозначен как axp2202. Выходные напряжения этого контроллера используются для питания элементов, которые требуется отключать во время работы (без снятия входного напряжения от БП). Например, для перевода устройства в режим сна или в "зеленый" режим (сверхнизкое энергопотребление).

Фрагмент принципиальной схемы: Схема PMU

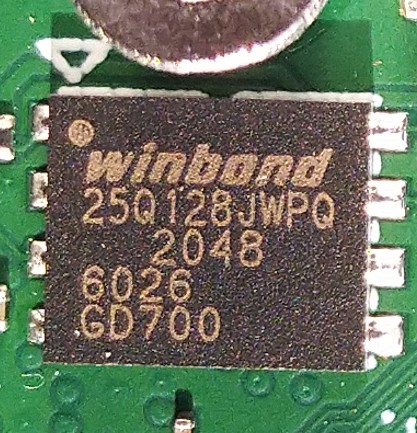

На плате установлена одна микросхема с маркировкой 25Q128JVPQ 2048, это SPI NOR память производства компании Winbond емкостью 16 Мбайт (128 Мбит).

---

Ссылка на спецификацию: Winbond W25Q128JW Datasheet

Фрагмент принципиальной схемы: Схема SPI NOR

Примечание. Обозначение на схеме: BL24C16A-RRRC - это аналогичная микросхема производства компании Shanghai Belling (BL) 16 Kbit 1MHz I2C TSOT-23-5 EEPROM ROHS. Однако она имеет очень крохотную ёмкость, и вероятно обозначена на схеме ошибочно (или только из-за одинакового корпуса или библиотечного элемента).

Последовательная флэш-память W25Q128JW (128 Мбит) обеспечивает решение для хранения данных в системах с ограниченным пространством, контактами и питанием. Серия 25Q обеспечивает гибкость и производительность, значительно превосходящие обычные последовательные флэш-устройства.

Они идеально подходят для копирования кода в ОЗУ, выполнения кода непосредственно из Dual/Quad SPI (XIP) и хранения голоса, текста и данных.

Устройство работает от одного источника питания W25Q128JW с потреблением тока всего 1 мА в активном режиме и 1 мкА в выключенном состоянии. Все устройства предлагаются в компактных корпусах.

Массив W25Q128JW организован в 65 536 программируемых страниц по 256 байт каждая. За один раз можно запрограммировать до 256 байт. Страницы можно стирать группами по 16 (стирание сектора 4 КБ), группами по 128 (стирание блока 32 КБ), группами по 256 (стирание блока 64 КБ) или весь чип (стирание чипа). W25Q128JW имеет 4096 стираемых секторов и 256 стираемых блоков соответственно. Небольшие сектора по 4 КБ обеспечивают большую гибкость в приложениях, требующих хранения данных и параметров.

W25Q128JW поддерживает стандартный последовательный периферийный интерфейс (SPI) и высокопроизводительный двойной/четверной выход, а также двойной/четверной ввод/вывод SPI: последовательный тактовый сигнал, выбор чипа, последовательные данные ввода/вывода I/O0 (DI), I/O1 (DO), I/O2 и I/O3.

Поддерживаются тактовые частоты SPI до 133 МГц, что позволяет использовать эквивалентные тактовые частоты 532 МГц (133 МГц x 4) для Quad I/O при использовании инструкций SPI Fast Read Quad I/O. Эти скорости передачи данных могут превосходить стандартные асинхронные 8- и 16-битные параллельные флэш-памяти.

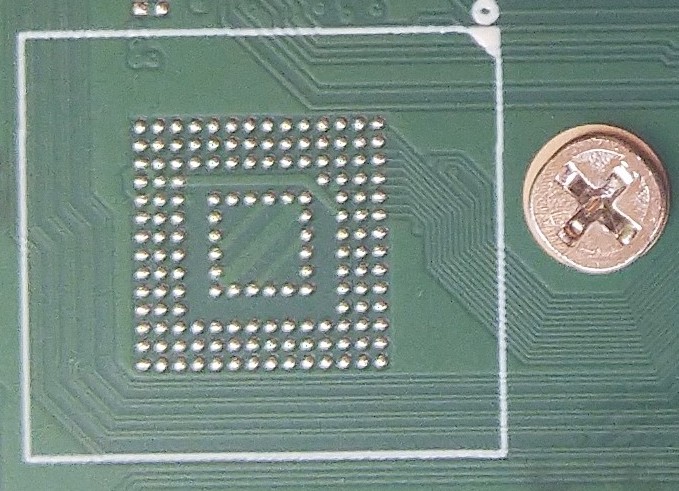

ВНИМАНИЕ. На плате ревизии V1.20 есть место с контактными площадками для установки микросхемы eMMC, однако сама микросхема отсутствует (что легко можно увидеть на фото платы).

---

Фрагмент принципиальной схемы: Схема eMMC

На этом листе принципиальной схемы кроме микросхемы eMMC показана также микросхема 25Q64DWZPIG, представляющая собой Флэш-память 64 Mbit SPI FLASH. Однако на реальной плате она отсутствует и для её установки, вероятно, не предусмотрено место. Видимо, она имеет смысл только в паре с eMMC.
