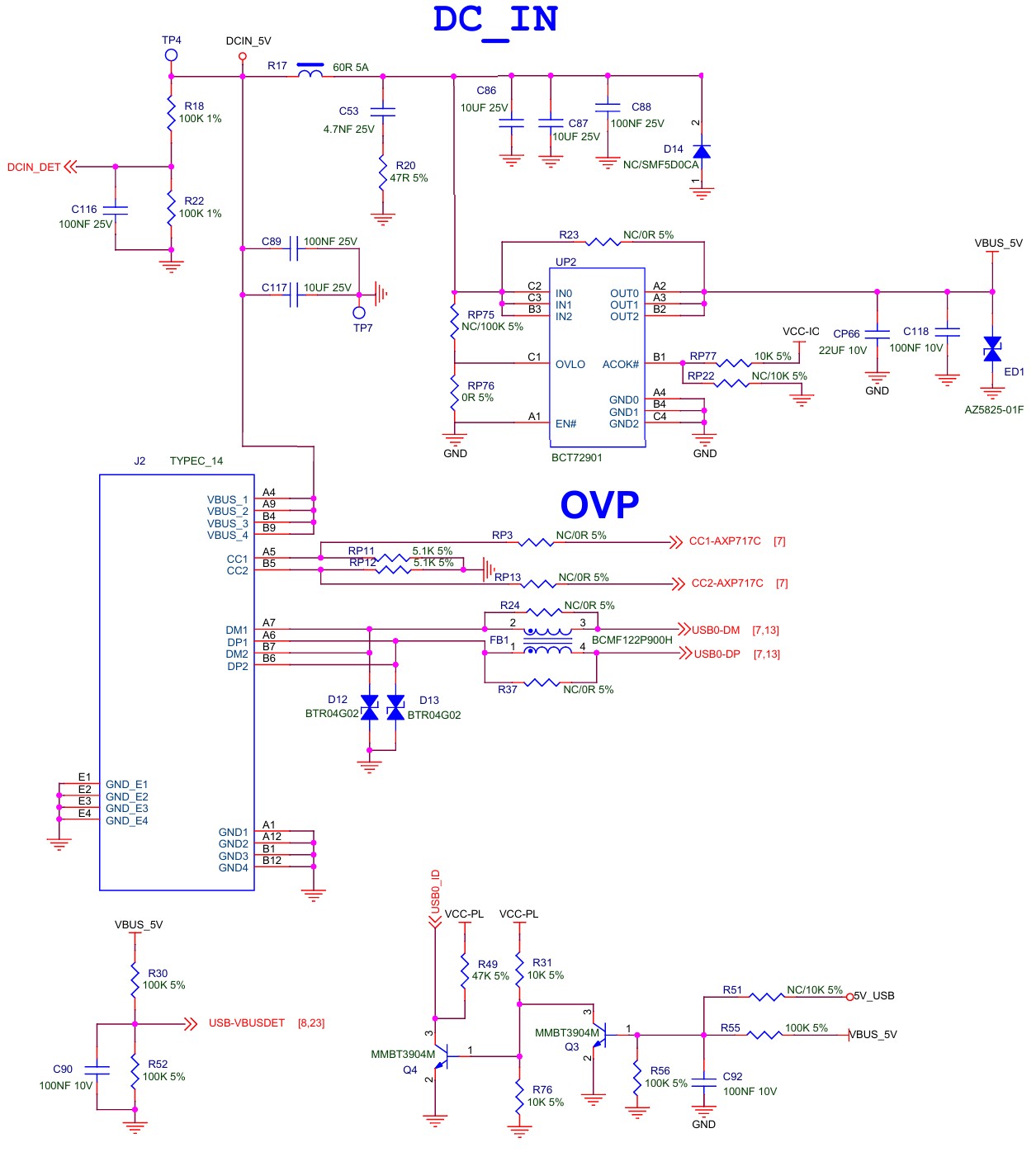

Принципиальная схема. Лист 18. DC_IN
Оригинал схемы: PDF: Лист 18

   Вход питания (Type C), защита от перенапряжения (OVP)
